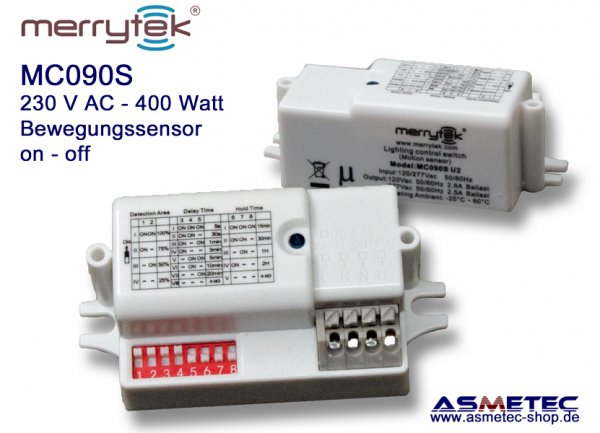

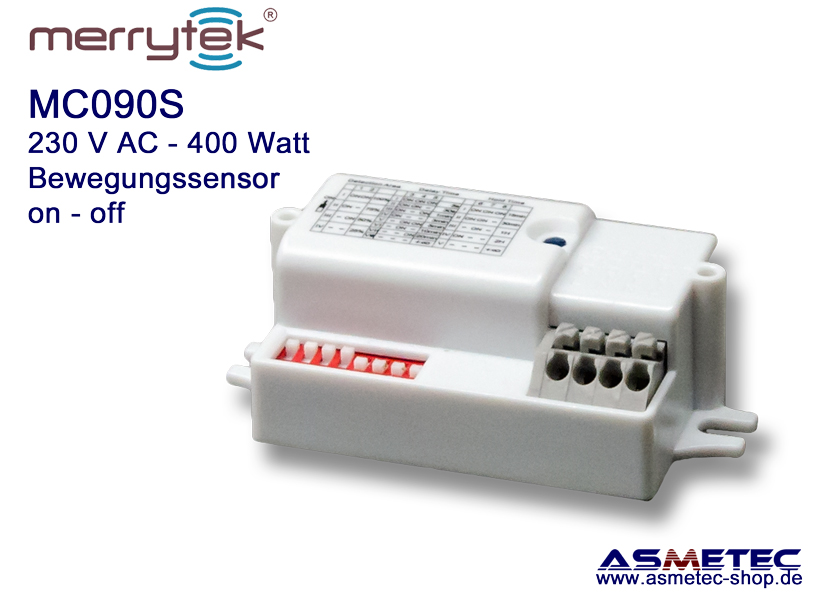

Merrytek MC090SE - Motion sensor -Daylight harvesting sensor
Merrytek MC090SE - Motion sensor - Daylight sensor
Motion sensor, max. 400 Watt
With the Merrytek MC090SE you can switch any light up to 400 Watt by motion detection and dqaylight detectionTechnical specifications:
• Operating voltage 220-240 VAC
• Max. Output power 400 Watt
• Detection angle: 90 °
• Mounting height: 6 m max
• Dimensions: 72 x 36 x 24 mm
Synonyms: Light sensor, brightness sensor, photocell, daylight control, automatic light switch, daylight sensor, photo cell, 1-10 VDC sensor
Technical Data
| Beschreibung | Daten / Data | Description |
| Markenname | Merrytek | Brand name |
| Modell | MS01 | Model |
| EAN | EAN 4251192820648 | EAN |
| Besonderheiten | Tageslichtsensor 1-10 VDC | Specials |
| Eingangsspannung | 1-10 VDC | Input Voltage |
| HF-Sytem | - | HF-System |
| Gesamtleistung | - | Input Power |
| Transmitterleistung | - | Transmitter power |
| Leistungsaufnahme | - | Power input |
| Erkennungsreichweite | max. 90° - 4 m | Detection zone |
| Erkennungssensitivität | - | Detection sensitivity |
| Haltezeit | - | Hold time |
| Tageslichtsensor | automaztisch, 1-10 VDC, 50 mA | Daylight sensor |
| Montagehöhe | max. 4 m | Mounting height |
| Bewegungserkennung | - | Motion detection |
| Erkennungswinkel | 90° (Wand / wall) / 360° (Decke / ceiling) | Detection angle |
| Betriebstemperatur | -0 ~ + 45°C / 10 ~ 80% rH | Operating temperature |
| IP-Klasse | IP20 | IP rating |
| Abmessungen | 18,52 x 70 mm | Sizes |
| Gehäuse | PMMA | Housing |
| Gewicht | 0.130 kg | Weight |
| Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
| Hinweis | Die Daten entsprechen unserem aktuellen Wissensstand, technische Änderungen und Schreibfehler bleiben vorbehalten / The data correspond to our current state of knowledge, technical changes and typing errors are reserved. | Note |
| Hinweise | Notes |
| Verwendungszweck | Application |
| Fotozelle zur Steuerung dimmbarer Netzteile mit Steuereingang 1-10 VDC | Photo cell to control dimmable drivers with control input 1-10 VDC |
| Besonderheiten | Specials |
| Einstellbarte Nachlaufzeit, Tageslichtsensor | Adjustable hold-time, daylight sensor |
| Installation | Installation |
| Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
| Hinweise | Notes |
| Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Elektronik nicht überhitzt. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Sensorschalters. Bitte beachten Sie die unterschiedlichen maximalen Schaltleistungen bei ohmschen und induktiven Lasten gem. Datenblatt. Der Sensorschalter entspricht den aktuellen CE-Bestimmungen | As with all electronic devices, care must be taken to ensure adequate air circulation so that the electronics do not overheat. We recommend 80% of the rated power of the sensor switch as the maximum connected load. Please note the different maximum switching capacities for ohmic and inductive loads acc. Data sheet. The sensor switch complies with the current CE regulations |
| Entsorgung | Waste Treatment |
| Sensorschalter enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | Sensor switches contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Technische Daten | Technical data |
| Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
| Hinweise zu den Messwerten | Notes for measured data |
| Die technischen Daten haben wir den Datenblättern des Herstellers entnommen. Diese können ohne Vorankündigung geändert werden. | All technical data are taken from original data sheets of the manucaturer. These data may be changed without prior notice |
