LED-driver NTCC-0350-500-120-280-112 for T5-LED-tubes 1149 + 1449 mm
LED-Driver NTCC-0350-500-120-280-112 for T5-LED-Tubes 1149 and 1449 mm

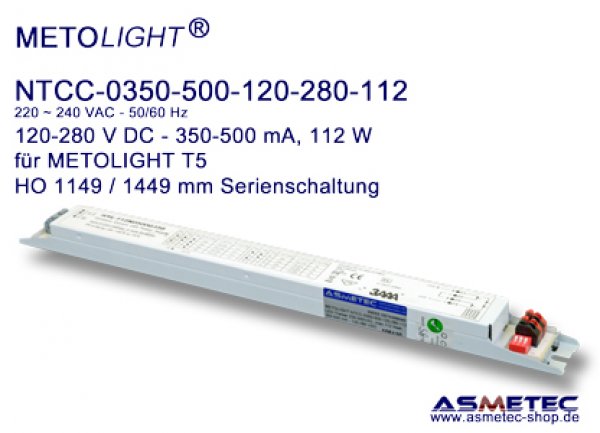

Constant current power supply for METOLIGHT T5 LED tubes
This very compact and flat LED power supply, SELV, protection class I, has an auto-recover protection circuit which responds to overload and short circuit at the output.The input voltage can be in a range between 220-240 V AC - 47-63 Hz. The power supply provides a constant output current of 350 to 500 mA +/- 3% at a voltage between 120-280 V DC +/- 3%, maximum power 112 Watt. Please carefully watch the porinting on the driver. The differenet currents and voltages come via different clamps. You must watch the power data of the tubes and then correctly install to the clamps, othersise you might dsetroy the tubes.
This LED driverf is ideal for the power supply of METOLIGHT T5 LED tubes of these versions:
1 x HE 1149 mm - 21 Watt in single
2 x HO 1149 mm - 24 Watt in tandem wiring (not single wiring!)
2 x HO 1449 mm - 24 Watt in tandem wiring (not single wiring!)
The LED-driver may not be connected to dimmers. Installation only by skilled electrician
Technical Data:
Input Voltage: 220-240 VAC, typical 230 VAC, 50/60 Hz
Output Current: 350-500 mA +/- 3% (please note printing on the driver)
Output Voltage Range: 120-280 V DC +/- 3%
Power: 112 Watt max.
Withstand Voltage: 3 kVAC
Sizes: 320 x 30 x 22 mm (L x W x H)
Weight: about 250 gram
Compliance to EN61347-1, EN61347-2-13, IP20
Packaging for resellers: 50 pcs, please contact Asmetec for special offer
Technical Data
| Beschreibung | Daten / Data | Description |
| Markenname | METOLIGHT | Brand name |
| Modell | NTCC-0350-500-120-280-112 | Model |
| EAN | 4251192848147 | EAN |
| Besonderheiten | Konstantstrom, aktive Schutzschaltung - constant current, active protection circuits | Specials |
| Eingangsspannung | 220-240 VAC max, 230 VAC typ. | Input Voltage |
| Frequenz | 47 ~ 63 Hz | Frequency |
| Gesamtleistung | 112 Watt max. | Input Power |
| AC-Strom | 0,15 A/ 230VAC | AC current |
| Anlaufzeit | < 0,5 sec | Setup time |
| Efffizienz, typ | 72% | Efficiency, typ. |
| Leerlauf-Ausgangsspannung | 230 V DC | No Output DC Voltage |
| Isolationsklasse | I | Isolation class |
| IP Schutzart | IP20 | IP Class |
| Dimmbar? | nein / no | Dimmable? |
| Ausgangsspannung | 120-280 VDC +/- 3% | Output Voltage |
| Ausgangsstrom | 350 - 500 mA +/- 3% | Output Current |
| Störspannung | 200 mV p-p - 20 MHz | Ripple&Noise |
| Integrierter Schutz | Integrated Protections | |
| Überspannung | - | Over Voltage |
| Überstrom | - | Over current |
| Kurzschluß | hiccup mode | Short Circuit |
| Übertemperatur | 140 °C +/- 10°C | Over Temperature |
| Lagerung | -40°C ~ +80°C, 10~95% rH | Storage |
| Arbeitstemperatur | -20°C ~ +70°C | Working Temperature |
| Feuchtigkeit | 20 ~ 90% rH | Humidity |
| Abmessungen | 320 x 30 x 22mm (L x W x H) | Sizes |
| Gehäuse | Blech / metall | Housing |
| Gewicht | 250 g | Weight |
| Weitere Infos | Bitte lesen Sie das technische Datenblatt - Please read the technical data sheet | More information |
| Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
| Normen | EN 61347-1, EN 61347-2-13, UL 8750, EN 55015, EN 61547; IEC 61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 class C | Standards |
| Hinweise | Notes |
| Verwendungszweck | Application |
| LED-Netzteil mit Konstantstrom zur Versorgung von LED-Komponenten mit entsprechenden Anschlusswerten | LED-driver constant current to feed suitable LED components |
| Besonderheiten | Specials |
| LED-Netzteil mit integrierter Schutzschaltung, auto-recover | LED-driver with built in protection - auto-recover |
| Installation | Installation |
| Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
| Hinweise | Notes |
| Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Netzteile nicht überhitzen. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Netzteils. Das Netzteil entspricht den aktuellen CE-Bestimmungen nach EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 | Make sure that there is sufficient air ventilation to avoid over heating. We recommend to charge the driver at max. 80% of nominal power. The driver complies with latest CE-regulations acc to EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 |
| Entsorgung | Waste Treatment |
| LED-Netzteile enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-drivers contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Technische Daten | Technical data |
| Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
| Hinweise zu den Messwerten | Notes for measured data |
| 1. Alle Parameter werden mit Eingang 230VAC, Nennlast und 25 ° C Umgebungstemperatur gemessen. 2. Störspannungen werden bei Bandbreite 20MHz gemessen, mit 12" Twisted-Pair-Kabel mit einem 0,1 uF und parallelen Kondensator 47μF abgeschlossen. 3. Die Toleranzen beinhalten Anlauf, Netzregelung und Lastregelung. 4. Die Stromversorgung wird als als eine Komponente angesehen, die mit der endgültigen Ausrüstung in Kombination betrieben wird. Da EMV-Leistung durch die komplette Installation beeinflusst wird, muss die endgültige Ausstattung erneut qualifizieren werden. | 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1μF i 47μF parallel capacitor. 3. Tolerance incudes set up tolerance, line regulation and load regulation. 4. Setup and rise time is measured from 0 to 90% rated output voltage. 5. Power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment must be re-qualify to comply with EMC Directives. |
| Prüfberichte | Test Reports |
| Individuelle Prüfberichte zu elektrischen und elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for electrical and electromagnetical data upon request made in own lab. |
