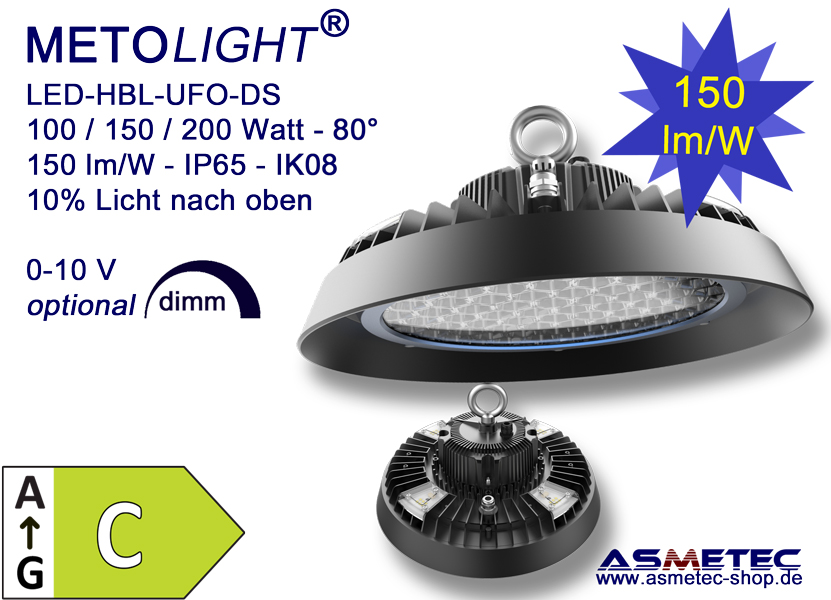

METOLIGHT LED Hallenleuchte HBL-UFO-DS-200-CW-80, 200 Watt, 6500K, kaltweiß, 150 lm/W, IP65
METOLIGHT LED Hallenleuchte HBL-UFO-DS-200-CW-80, 200 Watt, 6500K, kaltweiß, 150 lm/W, IP65
METOLIGHT LED Hallenleuchte HBL-UFO-DS-200-CW-80, 200 Watt, 6500K, kaltweiß, 150 lm/W
Kompakte LED Hallenleuchte, IP65, Lichtwinkel 80°, 30000 lm
Die neue Bauform unserer LED Hallenleuchten Serie HBL-UFO-DS vereint hocheffiziente SANAN SMD CRI Ra>80 mit einer Effizienz von 150 lm/W, Sosen-LED-Treiber, IP-Schutzklasse IP65 (staubdicht, spritzwasserdicht) in einem sehr kompakten Aluminium-Druckgußgehäuse. Die Besonderheit dieser LED Hallenleuchten sind die rückseits angebrachten LED Module, die ca. 10% der Lichtleistung im Winkel von 120° nach oben abstrahlen. So wird auch die Hallendecke beleuchtet und eine optisch deutlich hellere Beleuchtung erreicht.
Der Lichtstrahl nach unten beträgt ca. 80° womit diese Hallenleuchte ideal für Montagehöhen von ca. 4-8 m ist. Frontlinsen sind jedoch leicht austauschbar so dass durch optionale Zusatzlinsen auch Lichtwinkel von 60° und 110° möglich sind. Je höher solche Hallenleuchten Hängen, desto enger sollte der Lichtstrahl sein.
Die Sanan SMD 3030 haben eine Effizienz von ca. 150 lm/W und entsprechen somit Energieklasse C. Die vom menschlichen Auge empfundene Helligkeit liegt bei über 48.000 plm (pupil lumen). Diese Hallenleuchte übertrifft damit die Helligkeit einer 600 Watt HQI-Leuchte.
Das neu entwickelte Sosen-Netzteil (optional auch MEANWELL möglich) entspricht der IP-Klasse IP66 und gehört mit einem Leistungsfaktor Pf > 0,97 zu den derzeit besten LED-Netzteilen. Es ist im Schadensfall leicht austauschbar. Auch die bestückte LED-Leiterplatte kann durch Asmetec leicht getauscht werden. Auf Wunsch können die Hallenleuchten Serie Metolight UFO-DS auch mit dimmbaren Netzteilen geliefert (DALI, 0-10V, 1-10, DSI) sowie mit Sensoren ausgestattet werden.
Die Montage erfolgt einfach über Stahlseil oder Kette mit Karabiner zum Einhängen in die mitgelieferte Ösenschraube oder über einen optionalen Montagebügel direkt an der Decke
Der Leuchtendurchmesser beträgt 360 mm, Höhe ca. 210 mm
Diese Hallenleuchte ist lieferbar in diesen Varianten:
Leistung: 100 / 150 / 200 Watt
Lichtfarbe: 3000K / 4000K / 5000K / 6500K
Lichtwinkel: 60° / 80° / 110°
CRI: 70 / 80 (Standard) / 90, SDCM5 (Standard), optional SDCM3
L70B10: 60000h - 25°C
Betriebsbereich: -20 °C ~ +45 °C - 10 - 90 %rH
Anwendungsbereiche:
Beleuchtung in Lagerhallen, Montagehallen, Werksbereiche, überdachte Laderampen, staubige / feuchte Lager- und Werkshallen
Verkaufshallen, Supermärkte, Shopping-Malls, Sporthallen
Abmessungen:
Durchmesser: 360 mm, Höhe 210 mm (ohne Aufhängeöse)
Gewicht ca. 4,7 kg
Leistungsdaten:
Spannungsbereich: 110-240 VAC
Leistungsaufnahme: 205 W
Energieklasse C
Lichtfarbe: 5800-6500K (optional auch 2700-33K, 3800-4500K oder 4800-5500K)
CRI Ra > 80
Lichtstrom > 30000lm (kaltweiß)
Nenn-Lebensdauer: 50.000h
Bitte fordern Sie bei Interesse unser ausführliches technisches Datenblatt an Datenblatt LED HBL-UFO-DS
Garantie:
Auf diese Leuchte gewähren wir eine Garantie von 3 Jahren (siehe Garantiebedingungen.
Lieferzeiten:
Wir bevorraten einige Muster. Für Mengenaufträge rechnen Sie bitte mit einer Lieferzeit von ca. 4 Wochen.
Sonderausführungen (andere Lichtfarbe, andere Lichtwinkel, Wandhalterung, mattiertes Glas) sind gegen Aufpreis lieferbar. Bitte sprechen Sie uns hierzu bei Bedarf an.
Technische Daten
Beschreibung | Daten / Data | Description |
Markenname | METOLIGHT | Brand name |
Modell | LED-HBL-UFO-DS-200-DW-80 | Model |
EAN-Nummer | EAN 4251192848925 | EAN-Number |
Lichtsystem | gebündeltes Licht/directional light - (DLS) / direkt an Netzspannung / operating on mains (MLS) | Light System |
Betriebsspannung | 220 - 240 V AC / 50/60 Hz | Input Voltage |
Gesamtleistung | 200 Watt* | Input Power |
Verbrauch | 200 kWh/1000h* | Consumption |
Leistungsfaktor | Pf > 0,90 | Power factor |
Dimmbar? | optional | Dimmable? |
Lichtquelle | LED-SMD 3030 | Light Source |
LED Marke / Typ | Sanan | LED brand/model |
Farblich abstimmbare Lichtquelle | nein - no | Colour tunable Lightsource |
Energieklasse - EU 2019/2015 | C | Energy Class EU 2019/2015 |
auf einer Skala von A bis G (wenig effizient) / on scale of A to G (less efficient) | ||
Photobiolog. Klasse | 1 | Photobiolog. Class |
Lichtwinkel | 80°* | Beam Angle |
Lichteffizienz | 150 lm/W* | Light Efficacy |
Warmweiss WW | 2800 - 3300K - 28000 lm - dominant 585 nm +/- 20 - x:0,44 / y:0,40 / u:0,25 / v:0,35* | Warm White WW |
Neutralweiß NW | 3800 - 4300K - 29500 lm - dominant 570 nm +/- 20 - x:0,38 / y:0,37 / u:0,22 / v:0,33* | Nature White NW |
Tagweiß DW | 4800 - 5500K - 30000 lm - dominant 490 nm +/- 20 - x:0,33 / y:0,35 / u:0,21 / v:0,32* | Pure White DW |
Kaltweiß CW | 5700 - 6500K - 30000 lm - dominant 500 nm +/- 20 - x:0,32 / y:0,34 / u:0,20 / v:0,32* | Cold White CW |
Hinweis Nutzlichtstrom | Der Nutzlichtstrom bezieht sich auf Messung im breiten Kegel von 120° - The useful luminous flux refers to measurement in wide cone 120 ° | Note Luminous Flux |
Farbkonsistenz | <= 6McAdams | Colour Consitency |
Lichterhalt 6000h | LMF >= 0,90* | Lumen Maintanance 6000h |
R4 | WW: 81 / NW: 83 / DW: 83 / CW: 84* | R4 |
R9 | WW: 9 / NW: 14 / DW: 6 / CW: 14* | R9 |
R15 | WW: 74 / NW: 77 / DW: 77 / CW: 77* | R15 |
CRI | CRI Ra > 80* | CRI |
LED-Lebensdauer | 30.000 h (L70B50)* | LED-Life |
Schaltzyklen (ein/aus) | > 100.000* | Switch Cycles (on/off) |
Stroboskopeffekt | SVM < 0,4* | Stroboscopic effect |
Flimmern | Pst LM < 1* | Flicker |
Blendschutz | nein - no | Anti-glare shield |
LED-Versorgung | 55 - 70 VDC - 350 mA | LED-Supply |
Verwendetes Netzteil | Marke Meanwell | Built in driver |
Klassen | IP65, IK08, Iso-I | Classes |
Abmessungen | 360 x 210 mm (D x H) | Sizes |
Gewicht | 4,75 kg | Weight |
Betriebsbereich | -15°C - + 35°C – 10-90% rH | Work Conditions |
Hinweise | Nicht an elektronischen Vorschaltgeräten oder Dimmern betreiben. Irrtum und Schreibfehler vorbehalten. Technische Daten zur Produktverbesserungen können ohne Voranmeldung geändert werden. - Do not connect to electronic ballast or dimmers. Subject to errors and typing errors. Technical data for product improvements can be changed without prior notice | Notes |
* | Messdaten unterliegen den typischen Schwankungen von Serienfertigung - Measure data are subject to the typical fluctuations in series production | * |
Normen | CE-Konformität / CE-conformity nach / acc to: EN55015:2013, EN60598-1:2009, EN60598-2-2:2012, EN60968:1990, EN60969, EN61000-3-2/2006, EN61000-3-3:2013, EN 61547:2013, EN62031:2013, EN62471:2008, EN62493:2010, EN62560:2012, ErP 2009/125/EU, NRS 2014/358/EU, EMV 2014/30/EU, RoHS 2011/65/EU, 2017/1359 | Standards |
Herstellerinformationen | Asmetec GmbH - Carl-Benz-Str. 4 - 67292 Kirchheimbolanden - Germany - www.asmetec.de - info@asmetec.de - WEEE DE74399040 | Manufacturer Information |
Hinweise | Notes |
Verwendungszweck | Application |
LED-Leuchte für allg. Beleuchtungsaufgaben im industriellen oder gewerblichen Bereich mit fester Installation. | LED-luminaire for common lighting applicaions in industrial and commercial areas with fixed installation. |
Besonderheiten | Specials |
Kompaktes Alu-Gußgehäuse mit LED-SMD mit hoher Effizienz und Farbwiedergabetreue, IP65, gekapseltes Netzteil, kurzschlußfest mit Übertemperatursicherung, Lichtabstrahlung auch nach oben, auswechselbare LED-Linsen | Compact cast aluminium housing with LED-SMD, high effficacy and CCT, IP65, encapsuled driver, short break protected and over temperature protected, light beam also up to ceiling, exchangeable LED lenses |
Installation | Installation |
Montage über Stahlseil oder Kette mit Karabiner, elektrischer Anschluß über 3 x 1,5 mm², Schutzerdung. Betrieb an Sensoren möglich, nicht jedoch an Dimmern. Elektroinstallation nur durch Elektrofachkraft. Allg. Sicherheitsvorschriften beim Umgang mit Elektrizität beachten. Anschluß nur an spannungsfrei geschalteter Zuleitung vornehmen. | Mounting via steel rope or chain and carabiner hook, electrical connnection by 3 x 1,5 sqmm cable, earthed. Can be connected to sensor switches but to to dimmers. Electrical installation only by electrician, watching common rules when handling with electricity. Connection only while line is powered off |
Hinweise | Notes |
Wie bei allen LED-Leuchtmitteln ist auf ausreichende Luftzirkulation zu achten, damit die LED-Lampe nicht überhitzt. Die Gesamtenergieeffizienz und Lichtverteilung dieses LED-Leuchtmittels wird von der Bauart der Lichtanlage bestimmt, in der es verwendet wird. Messdaten unterliegen üblichen Toleranzen. Daten gem. Asmetec-Labor bzw. nach Werksangaben sowie. EU 874/2012, 2010//30/EU, 2011/65/EU | As with all LED-Lights take care for sufficient air ventilation to prevent LED overheating. The total efficiency and light distribution of this LED depends on the structure of the luminaire where it is used in. Technical data subject common tolerances. Measure data acc. Asmetec Test lab or original manufacturer data and acc. EU 874/2012, 2010//30/EU, 2011/65/EU |
Entsorgung | Waste Treatment |
LED-Leuchten enthalten Wertstoffe. Bitte geben Sie die Lampen nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-luminaires contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
Prüfberichte | Test Reports |
Individuelle Prüfberichte zu colorimetrischen, photometrischen und elektrischen, elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for colorimetric, photometric, electrical and electromagnetical data upon request made in own lab. |
Technische Daten | Technical Data |
Technische Daten können ohne Vorankündigung geändert werden, wenn sie zur Produktverbesserung dienen. Bitte beachten Sie unsere technischen Datenblätter zu den einzelnen Produkten. | Technical data are subject to change without prior notice to improve the product. Please note our technical data sheets provided for each product. |
Lichttechnische Daten | Light technical Data |
Aktuelle lichttechnische Daten aus der Messung im Spektrometer sowie Lichtverteilungskurven aus der Messung im Goniophotometer zur Verwendung in Lichtberechnungsprogrammen wie Dialux, Relux oder anderen senden wir Ihnen auf Anfrage gerne zu | latest light test reports measured in our spectrometer and light distribution curves measured in our goniophotometer to be used in light calculation programs such as Dialux, Relux and others are available upon request |
