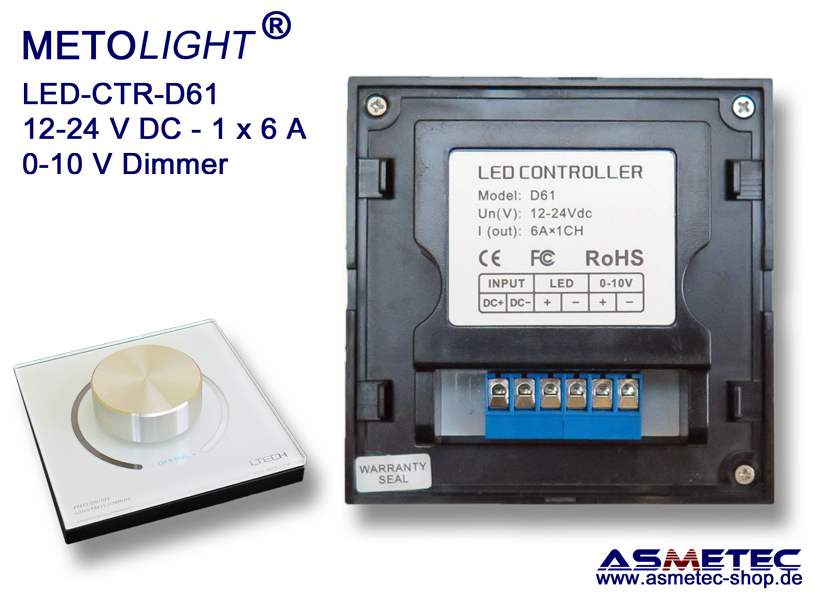

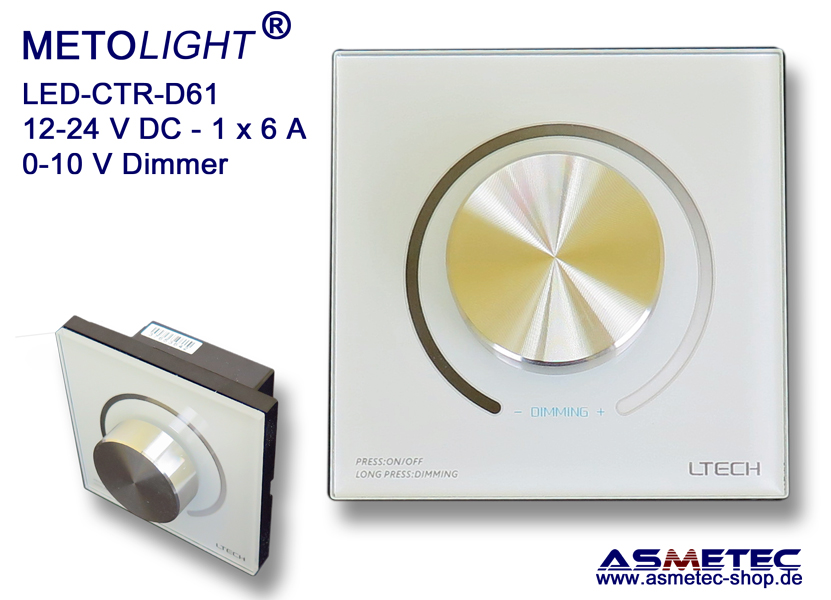

LED Dimmer, CTR-Dim-D61-0-10V, 12 V / 24 V DC, 144 Watt
zur Unterputz-Montage in 60 mm Schalterdosen
Dieser neue LED Dimmer läßt sich in übliche Schalterdosen einbauen. Über den Drehknopf auf dem kratzfesten Glas lässt sich ein 0-10V Dimmersignal regeln womit entsprechenden LED-Treiber mit 0-10VG Regelung angesteuert werden können. Ein Anschluss von LED Streifen mit 12 oder 24 VDC Spannung lässt sich bis zur Leistung von max. 144 Watt direkt betreiben. (bei 12 VDC nur 72 Watt!)
Bitte beahcten Sie, dass die Eingangsspannung dieses Dimmers 12 oder 24 VDC beträgt (nicht etwa Netzspannung 230 VDC)
Für größere Leistungen müssen dann zusätzliche Verstärker und Netzteile verwendet werden.

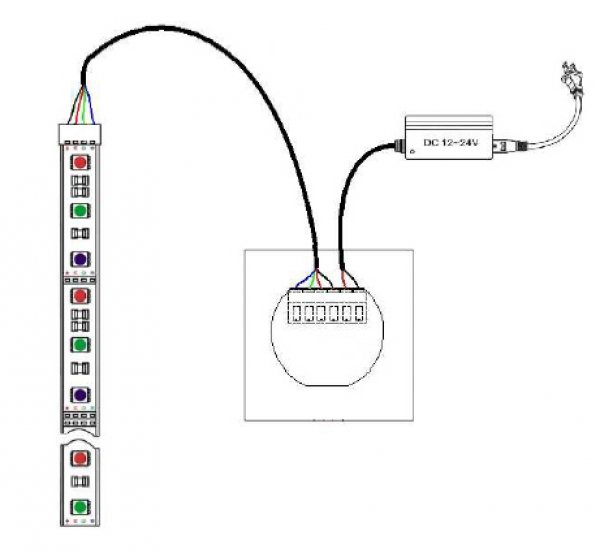

Die Dimmer-Steuerung wird zwischen Netzteil und LED-Leuchtmittel geschaltet, darf also keinesfalls direkt an 230 V AC angeschlossen werden
Technische Daten
Touchpad |
Glas |
Eingangsspannung |
12 - 24 V DC |
Ausgangsspannung |
12 - 24 V DC |
Ausgangs-Kanäle |
1 |
Anschlußart |
gemeinsame Anode |
Ausgangsstrom je Kanal |
6 A max. |
Leistung bei 12 V |
72 W max. |
Leistung bei 24 V |
144 W max. |
Statischer Verbrauch |
< 1 W |
Temperaturbereich |
- 20 ~ 60°C |
|
|
Abmessungen |
80 x 80 x 42 mm |
Passend für |
60 mm Schalterdose |
Gewicht |
130 g |
Hinweise |
Installation nur durch Fachkraft
Auf korrekte Polung achten
Nicht überlasten
|
