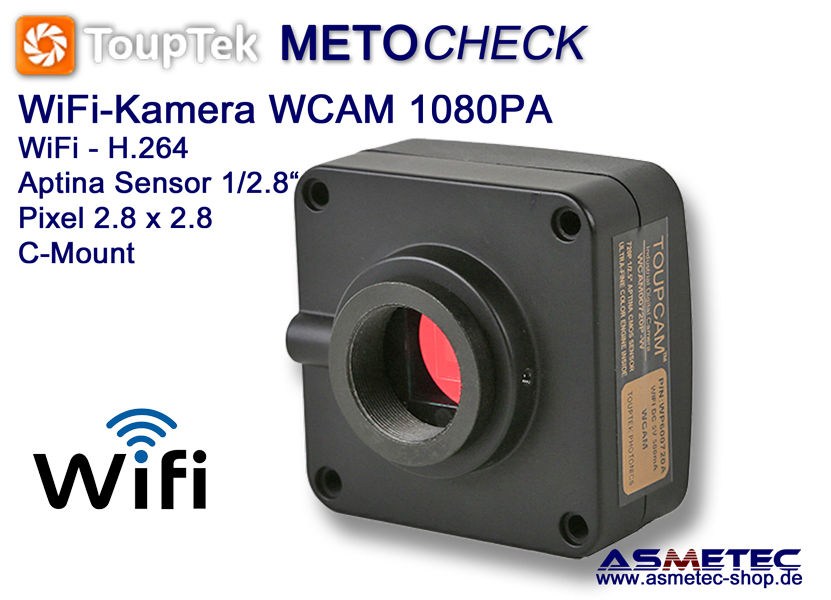

Touptek WCAM-1080P, WiFi Mikroskop Kamera 1080P
Aptina CMOS-Sensor, METOCHECK Edition, engste Toleranzen, Einzelprüfung
OEM-Nr. ToupCam WCAM1080PA
Die Touptek USB-Kamera WCAM mit C-Mount-Gewinde (ISO 10935:1996) ist eine einfache und hochwertige Methode, um Mikroskope und Teleskope in digitale Systeme aufzuwerten. Die Kamera ersetzt oder ergänzt das Standard-Okular eines Mikroskops. Der Datentransfer erfolgt drahtlos über Wifi, H264-Codiert und kann zeitgleich an bis zu 6 Wifi-fähige Geräte angeschlossen werden wie z.B. Smartphones, Tablets, Computer, mit IOS-, Android oder Windows Betriebssystem. Die mitgelieferte Software mit deutscher Bedienoberfläche ermöglicht Messungen (Längen, Flächen, Winkel, Kreise uvm.) und Bildkommentare, Einzelbild- und Filmaufnahmen - Ideal zur Qualitätskontrolle und -Sicherung, Einsatz als Lehrmittel, zu Vorführungszwecken und Präsentationen, Schule, Hobby und Beruf. Zudem kann die Kamera an Smartphones und Tabletcomputern auch mit der kostenlosen App Toupview (für IOS und Android) arbeiten, wobei dort aber keine Messmöglichkeiten und nur limitierte Bildbearbeitungsmöglichkeiten zur Verfügung stehen.
Der integrierte Aptina CMOS Sensor 1/2.8" (7,6 x 5,8 mm) mit stark verbesserter Bildgeometrie, Kontrast und Empfindlichkeit stellt selbst Randbereiche absolut scharf dar bei Pixelgröße von 2,8 µm x 2,8 µm. Der USB 2.0 dient lediglich zur Stromversorgung über ein externes Netzteil. Die Stromversorgung durch USB-Buchsen am Computer wird ausdrücklich nicht empfohlen. Ein integrierter IR-Filter schützt den Sensor. Die Kamera arbeitet ohne bewegliche Teile. Sie ist in einem robusten Aluguß-Gehäuse eingebettet und ist in Präzision und Robustheit vielen anderen Industriekameras deutlich überlegen.

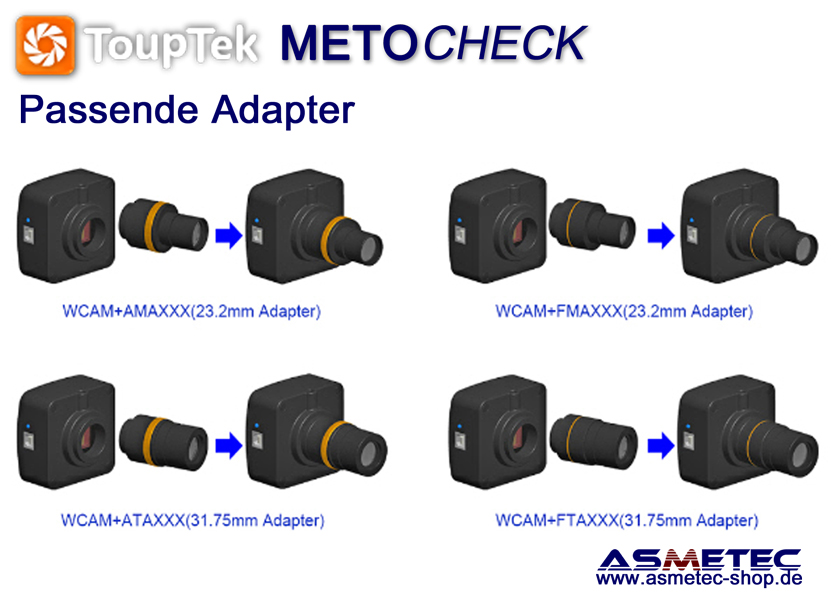

Optional ist eine Vielzahl von Adaptern für Marken-Mikroskope (z.B. Nikon, Olympus, Leica, Huvitz u.a.) lieferbar, auch solche für Okulartuben 23.2 mm. Hiermit kann diese Kamera auch anstelle des Okulars in kleinen Mikroskopen wie z.B. Peak 2034 / 2054 / 2064 oder Metocheck YM7504-Serie verwendet werden.
Passende Kamera-Adapter finden Sie hier Wir empfehlen einen 0,37x Adapter.
Die mitgelieferte Software erlaubt nicht nur das Speichern und Beschriften von Einzelbildern und Filmen, sondern auch das Vermessen von Längen, Flächen, Winkeln, Kreisen, Polygonen uvm. Die Menüoberfläche der Software kann auf deutsche, englische, französische, italienische u.a. Sprachen gestellt werden.
Nur bei Asmetec - Das Komplett-Sorglos-Paket:
- Jede USB-Kamera wird vor Versand auf volle Funktion geprüft.
- Ausführliche bebilderte Installationsanleitung
- Ausführliche Beschreibung der Software
- 1 x METOCLEAN Reinigungstuch
- kostenloser After-Sale-Service
Technische Daten:
Sensor: Aptina, CMOS, 1080p
USB-Port 2.0 (nur zur Stromversorgung durch externes Netzteil)
G-Sensivity: 510 mV bei 1/30 s
Dynamikbereich: 61 dB
FPS/Auflösung: 25 fps - 1920x1080 px
Belichtung: ERS (electronic rolling snap) 0.059 ~ 1941 ms
Pixelgröße: 2.8 x 2.8 µm
Binning: 1x1
Signal-Rauschabstand: 43 dB max
Stromversorgung: USB-Port 5 VDC
PC-System: Windows/Linux/Mac OS multiple platforms SDK
Native C/C++, C#/VB.Net, DirectShow, Twain, LabView
Lieferumfang:
USB-Kamera mit C-Mount
USB-Kabel (externes Netzteil optional)
Software
Anleitung
| Beschreibung | Daten / Data | Description |
| Markenname | Touptek | Brand name |
| Modell | WCAM-1080P | Model |
| Gewinde | C-Mount | Thread |
| Datentransfer | WiFi H.264 | Data Transfer |
| Pixel | 1920 x 1080P | Pixel |
| Pixelgröße | 2.8 x 2.8 µm | Pixel size |
| Sensor | Aptina CMOS | Sensor |
| Sensor Größe | 1/2.8" - 7,6 x 5,8 mm | Sensor size |
| G-Empfindlichkeit | 510 mV - 1/30 s | G-Sensivity |
| Dynamikbereich | 61 dB | Dynamic range |
| FPS | 25 fps - 1920 x 1080 px | FPS |
| Binning | 1x1 | Binning |
| Belichtung | 0.059 ms ~ 1941 ms | Exposure |
| Spekralbereich | 380 - 650 nm (mit IR-Filter) | Spectral range |
| Weißabgleich | ROI / Manuell / Temt-Tint | Whie balance |
| Capture | Native C/C++, C#, Directshow, Twain, Labview | Capture |
| Aufnahme | Einzelbild, Film - still picture, movie | Recording |
| Kühlung | Umgebungsluft | Cooling |
| Betriebsbereich | -10~+50°C, 30-80% rH | Operating environment |
| Lagerbereich | -20~+60°C, 10-60% rH | Storage |
| Spannungsversorgung | 5 VDC via USB-Port + ext. Netzteil (nicht durch Computer) | Power supply |

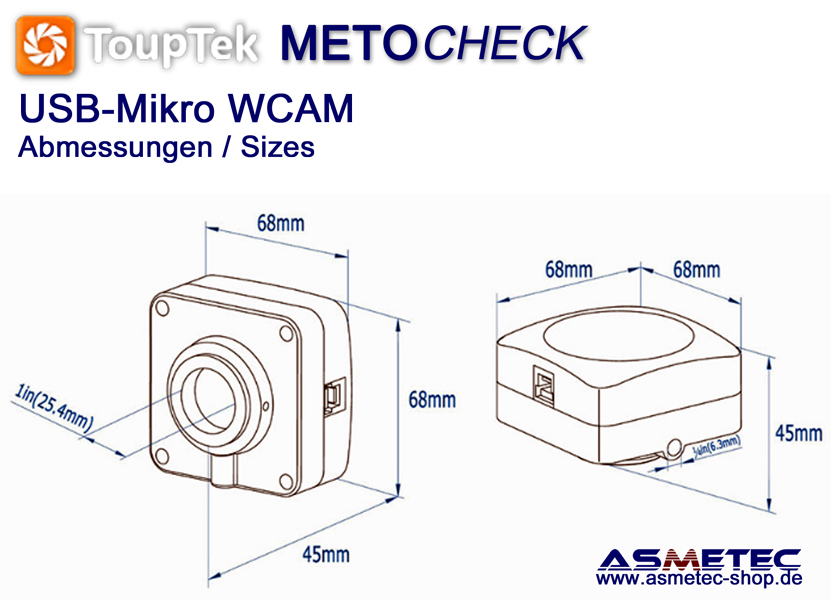

| Abmessungen | 68 x 68 x 45 mm | Sizes |
| Betriebssystem | Microsoft Windows XP / Vista / 7 /8 (32 & 64 bit) OS X (Mac OS X), Linux | Operating system |
| PC-Anforderungen | CPU > 2.8 GHz, USB 2.0, Monitor > 17", CD-Rom, Wifi-Karte | PC-Requirement |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Vergrößerung | Elektronische Vergrößerung = Pixels des Monitors/ Pixel des Sensors, Optische Vergrößerung = Objektivvergrößerung x Reduktionslinse, Systemvergrößerung = elektronische x optische Vergrößerung - Electronic magnification= pixels of full screen monitor/ pixel of sensor, Optical magnification= objective magnification x reduction lens magnificaion, system magnification = elextronic x optical maginification | Magnification |
| Hinweis | Die tatsächliche Vergrößerung ist abhängig von vorhandenen Objektiven, Adaptern, Abständen und der Monitorgröße - The magnification is determined by used objectives, adapters, distances and monitor size. | Notes |
| Technische Daten | basieren auf Herstellerangaben, können ohne Voranzeige geändert werden, Irrtum vorbehalten - based on manufacturers data, may be changed without prior notice, Errors and omissions excepted | Technical data |
