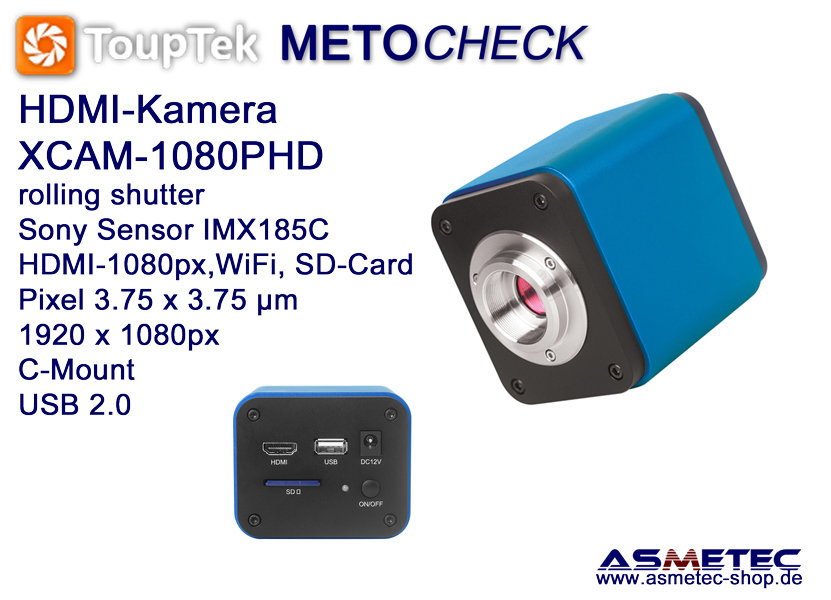

Touptek XCAM-1080PHD, HDMI-1080px, Wifi, SD-Card, USB 2.0
Sony CMOS-Sensor, METOCHECK Edition, engste Toleranzen, mit Asmetec Zubehör
OEM-Nr. ToupCam XCAM1080PHD

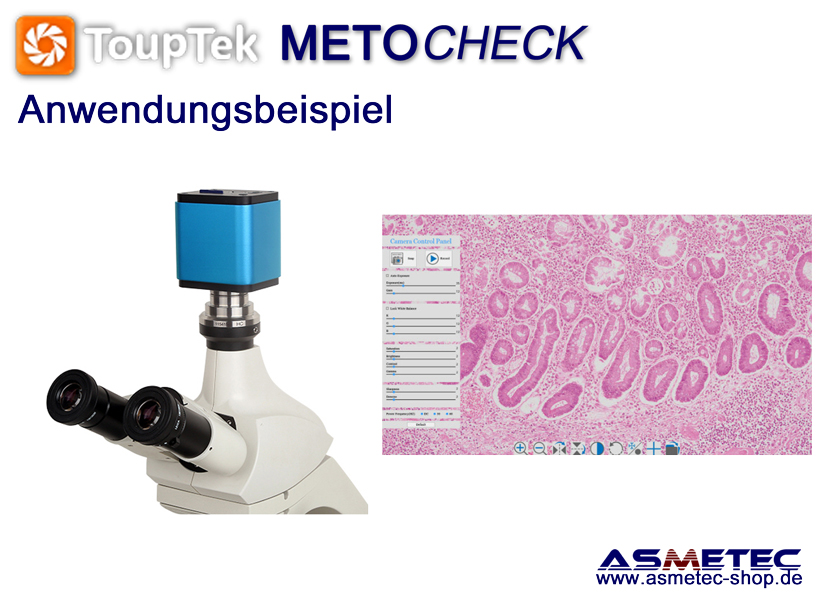

Die Touptek USB-Kamera mit C-Mount-Gewinde (ISO 10935:1996) ist eine einfache und hochwertige Methode, um Mikroskope und Teleskope in digitale Systeme aufzuwerten. Die HDMI-Kamera ersetzt oder ergänzt das Standard-Okular eines Mikroskops. Die mitgelieferte Software mit deutscher Bedienoberfläche ermöglicht Messungen (Längen, Flächen, Winkel, Kreise uvm.) und Bildkommentare, Einzelbild- und Filmaufnahmen - Ideal zur Qualitätskontrolle und -Sicherung, Einsatz als Lehrmittel, zu Vorführungszwecken und Präsentationen, Schule, Hobby und Beruf. Die XCAM kann direkt an einen Monitor oder Beamer mit HDMI-Eingang angeschlossen werden. Der USB 2.0 Sockel dient lediglich zum Anschluss einer Computermaus oder zum Anschluß des mitgelieferten WiFi-Adapters zur drahtlosen Bildübertragung.
Der integrierte Sony CMOS Sensor IMX185C - 1/1.9" (7.20 x 4.05 mm) mit stark verbesserter Bildgeometrie, Kontrast und Empfindlichkeit stellt selbst Randbereiche absolut scharf dar bei Pixelgröße von 3.67 x 3.67 µm. Die Bildspeicherung erfolgt wahlweise über HDMI oder einer SD-Karte (gehört nicht zum Lieferumfang). Die Kamera kann direkt an einen HDMI-Monitor angeschlossen werden, die Software XCam-View überlagert das Monitorbild mit den Steuerelementen, die dann per Maus am USB-Anschluß der Kamera gesteuert werden. Anstelle der Maus kann auch der mitgelieferte WiFi-Adapter in den USB-Port gesteckt werden, womit dann drahtlose Bildübertragung zum Computer oder einem Wifi-Beamer möglich ist.
Als Betriebssystem für die mitgelieferte Software eignen sich Windows (ab XP), Linux, Android und MacOS.
Die Kamera wird über das mitgelieferte 12 V Steckernetzteil mit Energie versorgt.

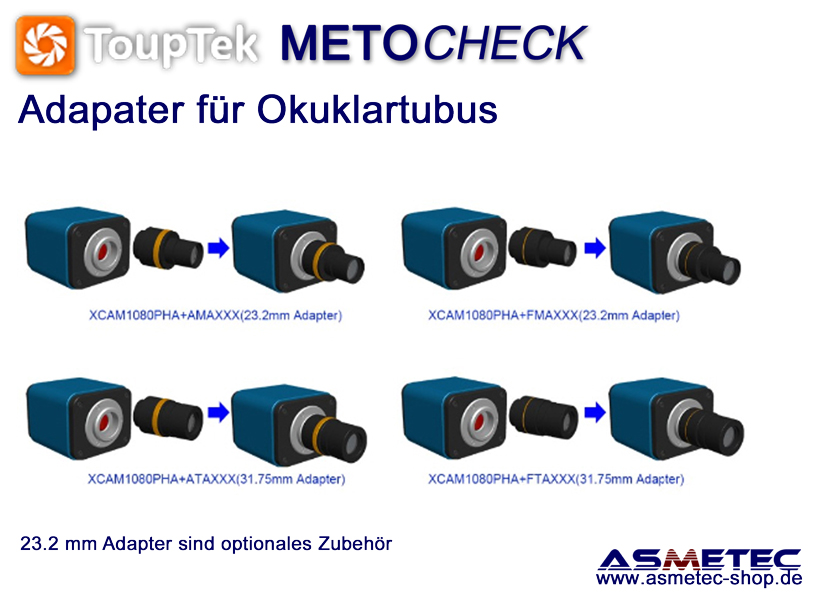

Optional ist eine Vielzahl von Adaptern für Marken-Mikroskope (z.B. Nikon, Olympus, Leica, Huvitz u.a.) lieferbar, auch solche für Okulartuben 23.2 mm. Hiermit kann diese Kamera auch anstelle des Okulars in kleinen Mikroskopen wie z.B. Peak 2034 / 2054 / 2064 oder Metocheck YM7504-Serie verwendet werden.
Passende Kamera-Adapter finden Sie hier Wir empfehlen einen 0,50x Adapter.
Die mitgelieferte Software erlaubt nicht nur das Speichern und Beschriften von Einzelbildern und Filmen, sondern auch das Vermessen von Längen, Flächen, Winkeln, Kreisen, Polygonen uvm. Die Menüoberfläche der Software kann auf deutsche, englische, französische, italienische u.a. Sprachen gestellt werden.
Nur bei Asmetec - Das Komplett-Sorglos-Paket:
- Jede Kamera wird vor Versand auf volle Funktion geprüft.
- Ausführliche bebilderte Installationsanleitung
- Ausführliche Beschreibung der Software
- 1 x METOCLEAN Reinigungstuch
- kostenloser After-Sale-Service
Besonderheiten:
- All-in-1-Kamera (HDMI + WiFi) mit C-Mount und hochempfindlichem CMOS-Sensor von Sony
- Für HDMI-Anwendungen mit integrierter mehrsprachiger XCamView-Software. Die Kameraeigenschaft kann von XCamView über die USB-Maus gesteuert werden. Die andere grundlegende Verarbeitung und Auswahl kann ebenfalls von XCamView realisiert werden.
- Auflösungen von 1920 × 1080 (1080P), die dem aktuellen HD-Display auf dem Markt entsprechen
- Unterstützung von Plug-and-Play-Anwendungen
- Für HDMI-Anwendungen können Bilder mit einer Auflösung von 5,04 M (2592 * 1944 XCAM1080PHB) oder Bildern mit einer Auflösung von 2,0 M (1920 * 1080 XCAM1080PHD / PHE (Global Shutter für PHE)) aufgenommen und zum Durchsuchen gespeichert werden. Für Videos kann ein 1080P-Videostream (ASF-Format) erfasst und gespeichert werden.
- Mit dem USB-WLAN-Adapter kann die XCAM1080PHB / PHD / PHE als WLAN-Kamera verwendet werden. Die erweiterte Bildverarbeitungssoftware ToupView / ToupLite wird zum Anzeigen des Videos und zum Aufnehmen von Bildern verwendet. Unterstützung von Plug-and-Play-Anwendungen
- Ultra-Fine Color Engine mit perfekter Farbwiedergabe (WiFi)
- Mit der fortschrittlichen Video- und Bildverarbeitungsanwendung ToupView, die professionelle Bildverarbeitung wie 2D-Messung, HDR, Bildstich, EDF (Extended Depth of Focus), Bildsegmentierung und -zählung, Bildstapelung, Farbkomposition und Entrauschen (USB) umfasst
- XCAM1080PHB / PHD / PHE kann verschiedene Anwendungen erfüllen und ist in der industriellen Inspektion, Ausbildung und Forschung, Materialanalyse, Präzisionsmessung, medizinischen Analyse usw. weit verbreitet
Technische Daten:
Sensor: Sony IMX 185C, CMOS, 1080p, 1/1.9"
USB-Port 2.0
G-Sensivity: 1120 mV - 1/30 s
Dunkelsignal: 0.15 mV - 1/30 s
FPS/Auflösung: 30 fps - 1920 x 1080 (HDMI) - 25 fps 1920 x 1080 (WiFi)
Belichtung: ERS (electronic rolling snap) 0.06 ~ 918 ms
Pixelgröße: 3.75 x 3.75 µm
Binning: 1x1,
Stromversorgung: 12V / 1 A
PC-System: Windows/Linux/Mac OS multiple platforms SDK
Lieferumfang:
Kamera mit C-Mount
Netzteil 12 VDC
WiFi Adapter
HDMI-Kabel
USB-Maus
Software auf CD
| Beschreibung | Daten / Data | Description |
| Markenname | Touptek | Brand name |
| Modell | XCAM1080PHD | Model |
| Gewinde | C-Mount | Thread |
| USB | USB 2.0 + Wifi Adapter | USB |
| Pixel | 1920 x 1080 HDMI | Pixel |
| Pixelgröße | 3.75 x 3.75 µm | Pixel size |
| Sensor | Sony CMOS IMX185-C | Sensor |
| Sensor Größe | 1/1.9" - 7.20 x 4.05 mm | Sensor size |
| G-Empfindlichkeit | 1120 mv with 1/30s | G-Sensivity |
| Dunkelsignal | 0.15 mv with 1/30s | Dark signal |
| FPS | 30fps - 1920 x 1080 (HDMI) - 25fps - 1920x 1080 (WiFi) | FPS |
| Binning | 1x1 | Binning |
| Belichtung | 0.06 ms ~ 918 ms | Exposure |
| Spekralbereich | 380 - 650 nm (mit IR-Filter) | Spectral range |
| Weißabgleich | ROI / Manuell / Temt-Tint | Whie balance |
| Capture | Native C/C++, C#, Directshow, Twain, Labview | Capture |
| Aufnahme | Einzelbild, Film - still picture, movie | Recording |
| Kühlung | Umgebungsluft | Cooling |
| Betriebsbereich | -10~+50°C, 30-80% rH | Operating environment |
| Lagerbereich | -20~+60°C, 10-60% rH | Storage |
| Spannungsversorgung | 12VDC via power adapter | Power supply |

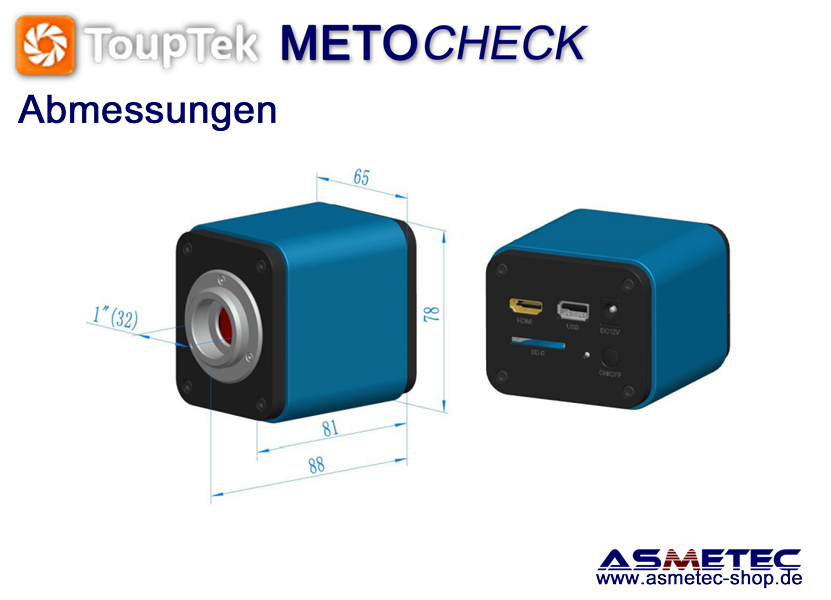

| Abmessungen | 65 x 78 x 88 mm | Sizes |
| Betriebssystem | Microsoft Windows ab XP ~ Win10, (Mac OS X), Linux, Android | Operating system |
| PC-Anforderungen | CPU > 2.8 GHz, USB 2.0, Monitor > 17", CD-Rom | PC-Requirement |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Vergrößerung | Elektronische Vergrößerung = Pixels des Monitors/ Pixel des Sensors, Optische Vergrößerung = Objektivvergrößerung x Reduktionslinse, Systemvergrößerung = elektronische x optische Vergrößerung - Electronic magnification= pixels of full screen monitor/ pixel of sensor, Optical magnification= objective magnification x reduction lens magnificaion, system magnification = elextronic x optical maginification | Magnification |
| Hinweis | Die tatsächliche Vergrößerung ist abhängig von vorhandenen Objektiven, Adaptern, Abständen und der Monitorgröße - The magnification is determined by used objectives, adapters, distances and monitor size. | Notes |
| Technische Daten | basieren auf Herstellerangaben, können ohne Voranzeige geändert werden, Irrtum vorbehalten - based on manufacturers data, may be changed without prior notice, Errors and omissions excepted | Technical data |
