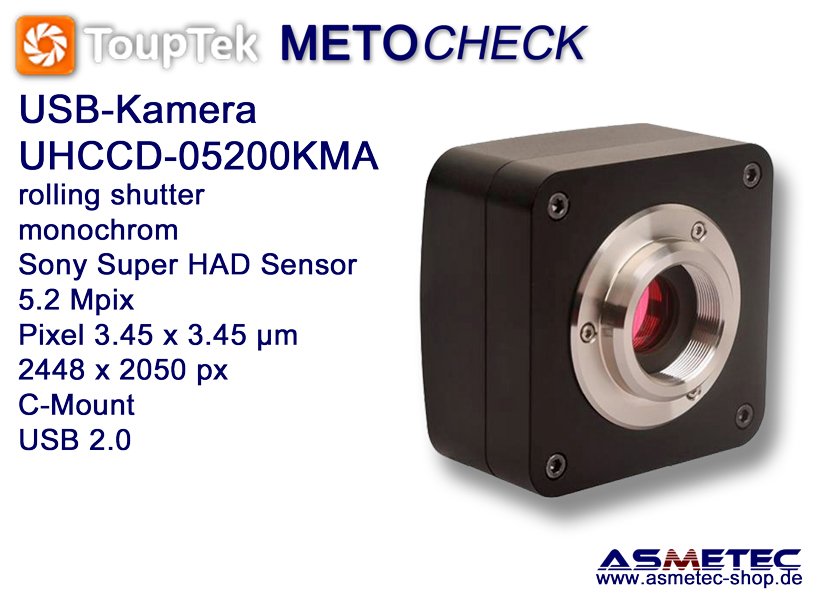

Touptek UHCCD-05200KMA, USB 2.0, CCD, 5.2 Mp, monochrom
Sony CCD Sensor, METOCHECK Edition, mit Asmetec Zubehör
OEM-Nr. ToupCam UHCCD05200KMA
Die Touptek USB-Kamera mit C-Mount-Gewinde (ISO 10935:1996) ist eine einfache und hochwertige Methode, um Mikroskope und Teleskope in digitale Systeme aufzuwerten. Die USB-Kamera ersetzt oder ergänzt das Standard-Okular eines Mikroskops. Die mitgelieferte Software mit deutscher Bedienoberfläche ermöglicht Messungen (Längen, Flächen, Winkel, Kreise uvm.) und Bildkommentare, Einzelbild- und Filmaufnahmen - Ideal zur Qualitätskontrolle und -Sicherung, Einsatz als Lehrmittel, zu Vorführungszwecken und Präsentationen, Schule, Hobby und Beruf.
Der integrierte Sony CCD Sensor ICX655AL-M - 2/3" (8.44 x 7,07 mm) mit stark verbesserter Bildgeometrie, Kontrast und Empfindlichkeit stellt selbst Randbereiche absolut scharf dar bei Pixelgröße von 3.45 x 3.45 µm. Die Bildübertragung erfolgt über den USB 2.0 Port. Die UHCCD kann häufig in Hellfeldlichtumgebungen und bei der Erfassung und Analyse von Mikroskopbildern mit höherer Bildrate eingesetzt werden.
Als Betriebssystem für die mitgelieferte Software eignen sich Windows (ab XP), Linux, Android und MacOS.

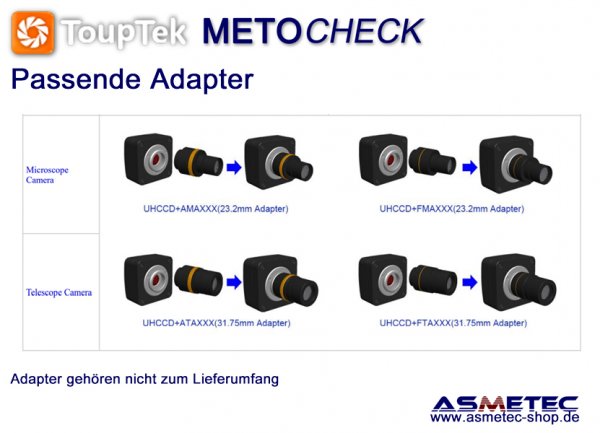

Optional ist eine Vielzahl von Adaptern für Marken-Mikroskope (z.B. Nikon, Olympus, Leica, Huvitz u.a.) lieferbar, auch solche für Okulartuben 23.2 mm. Hiermit kann diese Kamera auch anstelle des Okulars in kleinen Mikroskopen wie z.B. Peak 2034 / 2054 / 2064 oder Metocheck YM7504-Serie verwendet werden.
Diese Kamera ist bestens geeignet für Astrofotografie und kann in Verbindung mit den passenden Adaptern (z.B. FTA bzw. ATA u.a.) an übliche Teleskope angebaut werden.
Passende Kamera-Adapter finden Sie hier Wir empfehlen einen 0.75x Adapter.
Die mitgelieferte Software erlaubt nicht nur das Speichern und Beschriften von Einzelbildern und Filmen, sondern auch das Vermessen von Längen, Flächen, Winkeln, Kreisen, Polygonen uvm. Die Menüoberfläche der Software kann auf deutsche, englische, französische, italienische u.a. Sprachen gestellt werden.
Nur bei Asmetec - Das Komplett-Sorglos-Paket:
- Jede USB-Kamera wird vor Versand auf volle Funktion geprüft.
- Ausführliche bebilderte Installationsanleitung
- Ausführliche Beschreibung der Software
- 1 x METOCLEAN Reinigungstuch
- kostenloser After-Sale-Service
Besonderheiten:
- Standard C-Mount Kamera mit SONY Super HAD CCD Sensoren von 0.8M ~ 5.2Mpx
- IR-CUT-beschichtete Linse
- Belichtung bis zu 60 Sekunden (typabhängig)
- USB 2.0 Schnittstelle für schnelle Datenübertragung
- Ultrafeine TM-Farbmaschine mit perfekter Farbwiedergabefähigkeit
- Mit der erweiterten Video- und Bildverarbeitungsanwendung ToupView
- Bereitstellung eines SDK für mehrere Plattformen für Windows / Linux / Mac OS
- Native C / C ++ -, C # / VB.NET-, DirectShow- und Twain Control-AP
Technische Daten:
Sensor: Sony ICX655AL-MAQ, CCD, 2/3"
USB-Port 2.0
G-Sensivity: 420 mV - 1/30 s
Dunkelsignal: 4 mV - 1/30 s
FPS/Auflösung: 4.3 fps - 2488 x 2050 px / 10.5 fps - 960 x 720 px
Belichtung: 0.22 ms ~ 60 s
Pixelgröße: 3.45 x 3.45 µm
Binning: 1x1
Stromversorgung: 5 VDC via USB 2.0
PC-System: Windows/Linux/Mac OS multiple platforms SDK

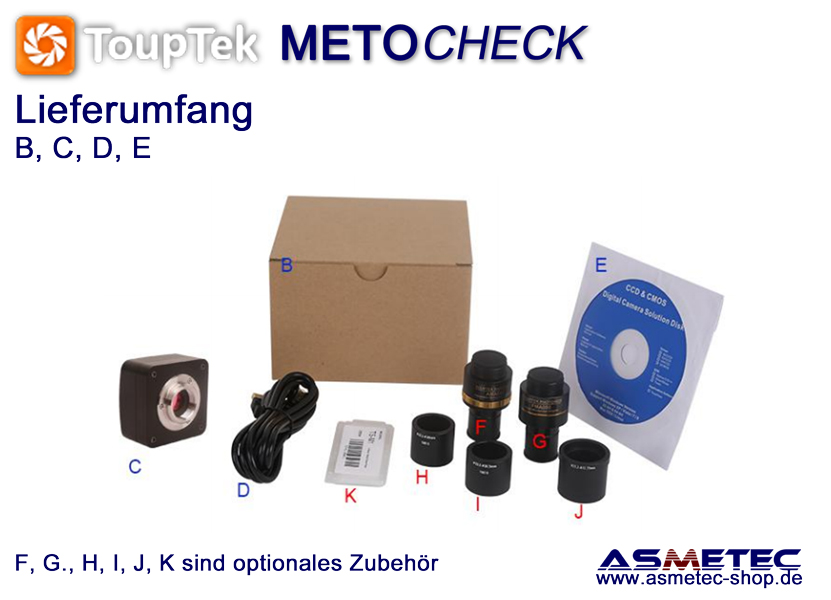

Lieferumfang:
USB-Kamera mit C-Mount
USB 2.0 Kabel
Verpackungsbox
Software auf CD
| Beschreibung | Daten / Data | Description |
| Markenname | Touptek | Brand name |
| Modell | UHCCD-05200KMA | Model |
| Gewinde | C-Mount | Thread |
| USB | USB 2.0 | USB |
| Pixel | 2448 x 2050 | Pixel |
| Pixelgröße | 3.45 x 3.45 µm | Pixel size |
| Sensor | Sony CCD ICX655AL-M, monochrom | Sensor |
| Sensor Größe | 2/3" - 8.44 x 7.07 mm | Sensor size |
| G-Empfindlichkeit | 420 mv with 1/30s | G-Sensivity |
| Dunkelsignal | 4 mv with 1/30s | Dark signal |
| FPS | 4.3 fps - 448x2050 / 10.5 fps - 960x720 | FPS |
| Binning | 1x1 | Binning |
| Belichtung | 0.22 ms ~ 60 s | Exposure |
| Spekralbereich | 380 - 650 nm (mit IR-Filter) | Spectral range |
| Weißabgleich | ROI / Manuell / Temt-Tint | Whie balance |
| Capture | Native C/C++, C#, Directshow, Twain, Labview | Capture |
| Aufnahme | Einzelbild, Film - still picture, movie | Recording |
| Kühlung | Umgebungsluft | Cooling |
| Betriebsbereich | -10~+50°C, 30-80% rH | Operating environment |
| Lagerbereich | -20~+60°C, 10-60% rH | Storage |
| Spannungsversorgung | via USB 2.0 | Power supply |

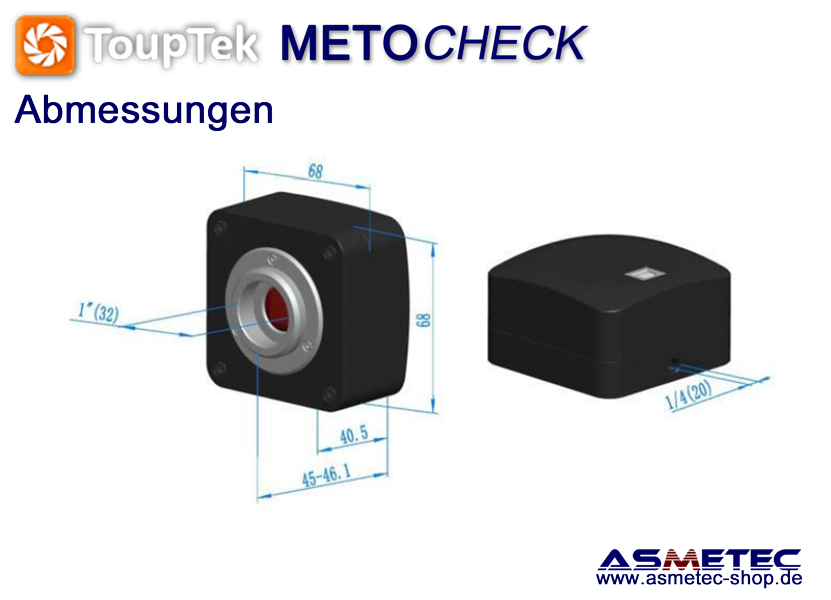

| Abmessungen | 68 x 68 x 46 mm | Sizes |
| Betriebssystem | Microsoft Windows ab XP ~ Win10, (Mac OS X), Linux, Android | Operating system |
| PC-Anforderungen | CPU > 2.8 GHz, USB 2.0, Monitor > 17", CD-Rom | PC-Requirement |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Vergrößerung | Elektronische Vergrößerung = Pixels des Monitors/ Pixel des Sensors, Optische Vergrößerung = Objektivvergrößerung x Reduktionslinse, Systemvergrößerung = elektronische x optische Vergrößerung - Electronic magnification= pixels of full screen monitor/ pixel of sensor, Optical magnification= objective magnification x reduction lens magnificaion, system magnification = elextronic x optical maginification | Magnification |
| Hinweis | Die tatsächliche Vergrößerung ist abhängig von vorhandenen Objektiven, Adaptern, Abständen und der Monitorgröße - The magnification is determined by used objectives, adapters, distances and monitor size. | Notes |
| Technische Daten | basieren auf Herstellerangaben, können ohne Voranzeige geändert werden, Irrtum vorbehalten - based on manufacturers data, may be changed without prior notice, Errors and omissions excepted | Technical data |
