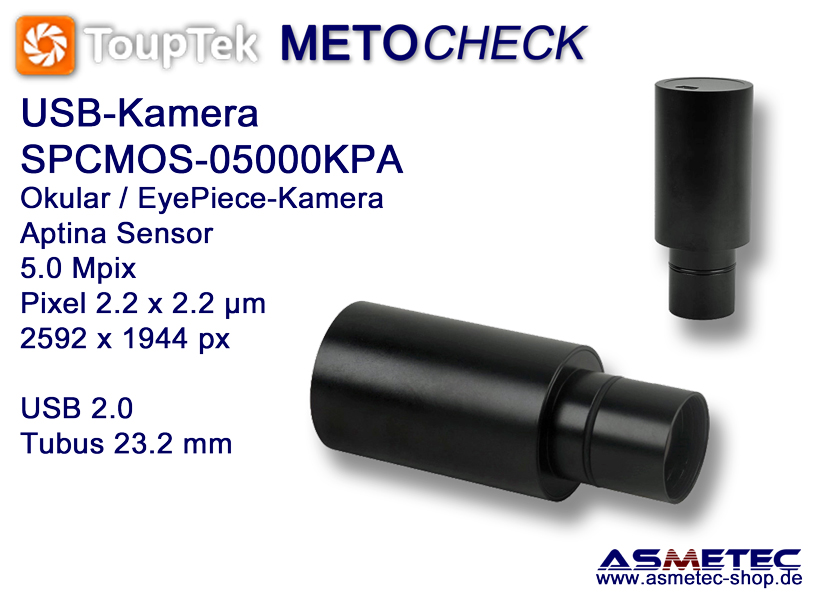

Touptek SPCMOS-05000KPA, USB 2.0 Mikroskop Kamera 5.0 MPix, Okularkamera
Aptina CMOS-Sensor, METOCHECK Edition, engste Toleranzen, mit Asmetec Sonderzubehör
OEM-Code: ToupCam SPCMOS05000KPA

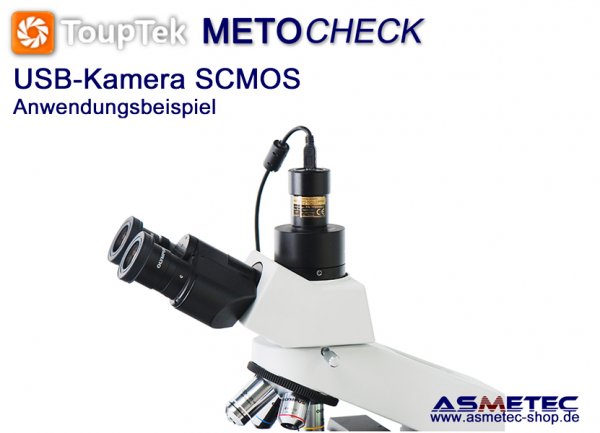

Die Touptek SPCMOS USB-Kamera ist eine erweiterte Version der Serie SCMOS und unterscheidet sich durch die integrierte Linse zur Erweiterung des Sichtfelds. Sie kann direkt in 23,2 mm Okulartuben eingesetzt werden um Mikroskope und Teleskope in digitale Systeme aufzuwerten. Die USB-Kamera ersetzt oder ergänzt das Standard-Okular eines Mikroskops. Die mitgelieferte Software mit deutscher Bedienoberfläche ermöglicht Messungen (Längen, Flächen, Winkel, Kreise uvm.) und Bildkommentare, Einzelbild- und Filmaufnahmen - Ideal zur Qualitätskontrolle und -Sicherung, Einsatz als Lehrmittel, zu Vorführungszwecken und Präsentationen, Schule, Hobby und Beruf. Sie ist die sehr kompakte Ausführung der UCMOS-Kameras, die mit einem C-Mount-Gewinde ausgestattet sind.

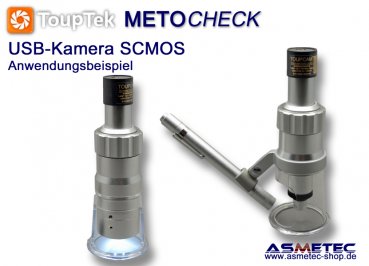

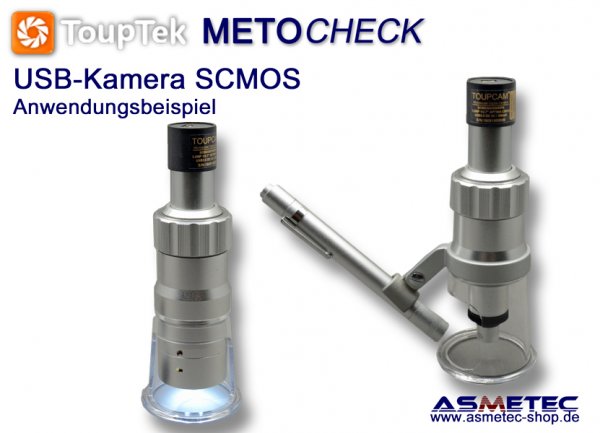

Die SPCMOS kann anstelle des Okulars in kleinen Mikroskopen wie z.B. Peak 2034 / 2054 / 2064 oder Metocheck YM7504-Serie verwendet werden. Für größere Tubendurchmesser sind optionale Adapterringe lieferbar.
Der integrierte Aptina CMOS Sensor 1/2.5" (5.70 x 4.28 mm) mit stark verbesserter Bildgeometrie, Kontrast und Empfindlichkeit stellt selbst Randbereiche absolut scharf dar bei Pixelgröße von 2.2 x 2.2 µm. Durch USB 2.0 erfolgt die schnelle Datenübertragung und Spannungsversorgung über ein einziges Kabel. Ein integrierter IR-Filter schützt den Sensor. Die Kamera arbeitet ohne bewegliche Teile. Sie ist in einem robusten Alugußgehäuse eingebettet und ist in Präzision und Robustheit vielen anderen Industriekameras deutlich überlegen. Sofern die Kamera in Mikroskope oder Teleskope mit größerem Tubusdurchmesser eingebaut werden soll gibt es passende Adapterringe optional zu kaufen.
Passende Kamera-Adapter finden Sie hier
Die mitgelieferte Software erlaubt nicht nur das Speichern und Beschriften von Einzelbildern und Filmen, sondern auch das Vermessen von Längen, Flächen, Winkeln, Kreisen, Polygonen uvm. Die Menüoberfläche der Software kann auf deutsche, englische, französische, italienische u.a. Sprachen gestellt werden.
Nur bei Asmetec - Das Komplett-Sorglos-Paket:
- Ausführliche Beschreibung der Software
- 1 x METOCLEAN Reinigungstuch
- kostenloser After-Sale-Service
Technische Daten:
Sensor: Aptina, CMOS, 5.0 MPix, 1/2.5"
USB-Port 2.0 (auch für 3.0 geeignet)
FPS/Auflösung: 2 fps - 2592 x 1944 px / 3 fps - 2048 x 1536 px / 5 fps - 1600 x 1200 px / 7.5 fps - 1280 x 1024 px
Belichtung: automatisch
Pixelgröße: 2.2 x 2.2 µm
G-Response: N/A
Dynamik-Bereich: N/A
Signal-Rausch max: N/A
Stromversorgung: USB-Port 5 VDC
PC-System: Windows/Linux/Mac OS multiple platforms SDK
Native C/C++, C#/VB.Net, DirectShow, Twain, LabView

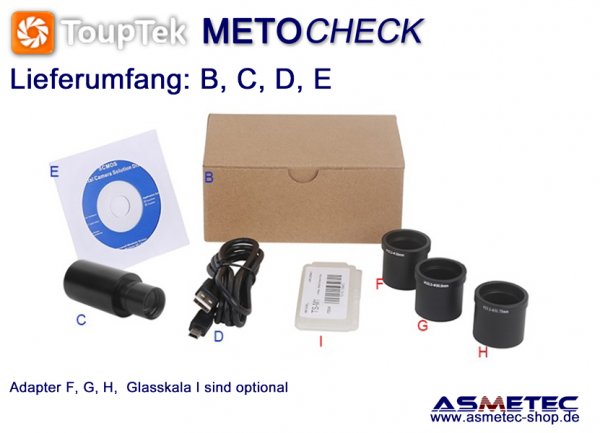

Lieferumfang:
USB-Kamera
USB-Kabel
Software
Anleitung
| Beschreibung | Daten / Data | Description |
| Markenname | Touptek | Brand name |
| Modell | SPCMOS-05000KPA | Model |
| Gewinde | 23.3 eye piece | Thread |
| USB | USB 2.0 | USB |
| Pixel | 5.0 MPix | Pixel |
| Pixelgröße | 2.2 x 2.2 µm | Pixel size |
| Sensor | Aptina CMOS | Sensor |
| Sensor Größe | 1/2.5" | Sensor size |
| G-Empfindlichkeit | N/A | G-Sensivity |
| Dynamikbereich | N/A | Dynamic range |
| FPS | 2 fps - 2592 x 1944 px / 3 fps - 2048 x 1536 px / 5 fps - 1600 x 1200 px / 7.5 fps - 1280 x 1024 px | FPS |
| Binning | 1x1 | Binning |
| Belichtung | auto | Exposure |
| Spekralbereich | 380 - 650 nm (mit IR-Filter) | Spectral range |
| Weißabgleich | automatisch | Whie balance |
| Capture | Windows/Linux/macOS/Android Multiple Platform SDK(Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, | Capture |
| Aufnahme | Einzelbild, Film - still picture, movie | Recording |
| Kühlung | Umgebungsluft | Cooling |
| Betriebsbereich | -10~+50°C, 30-80% rH | Operating environment |
| Lagerbereich | -20~+60°C, 10-60% rH | Storage |
| Spannungsversorgung | 5 VDC via USB-Port | Power supply |

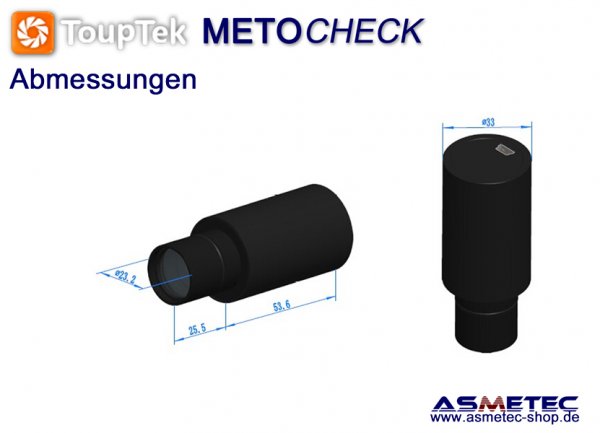

| Abmessungen | 33 mm dia / 23,2 mm dia x 53.6 + 25.5 mm | Sizes |
| Betriebssystem | Microsoft® Windows® XP / Vista / 7 / 8 /10 (32 & 64 bit) OSx(Mac OS X) Linux | Operating system |
| PC-Anforderungen | CPU > 2.8 GHz, USB 3.0, Monitor > 17", CD-Rom | PC-Requirement |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Vergrößerung | Elektronische Vergrößerung = Pixels des Monitors/ Pixel des Sensors, Optische Vergrößerung = Objektivvergrößerung x Reduktionslinse, Systemvergrößerung = elektronische x optische Vergrößerung - Electronic magnification= pixels of full screen monitor/ pixel of sensor, Optical magnification= objective magnification x reduction lens magnificaion, system magnification = elextronic x optical maginification | Magnification |
| Hinweis | Die tatsächliche Vergrößerung ist abhängig von vorhandenen Objektiven, Adaptern, Abständen und der Monitorgröße - The magnification is determined by used objectives, adapters, distances and monitor size. | Notes |
| Technische Daten | basieren auf Herstellerangaben, können ohne Voranzeige geändert werden, Irrtum vorbehalten - based on manufacturers data, may be changed without prior notice, errors and omissions excepted | Technical data |
