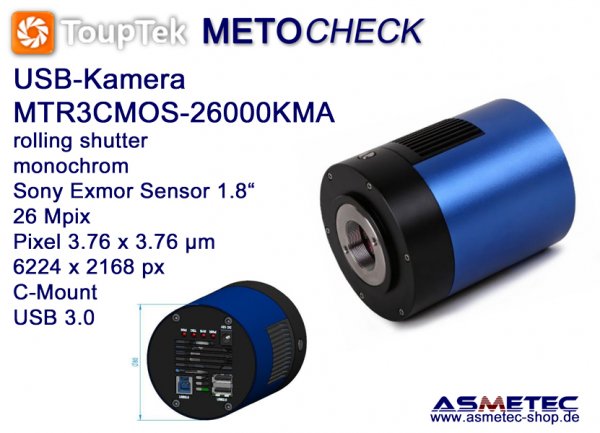

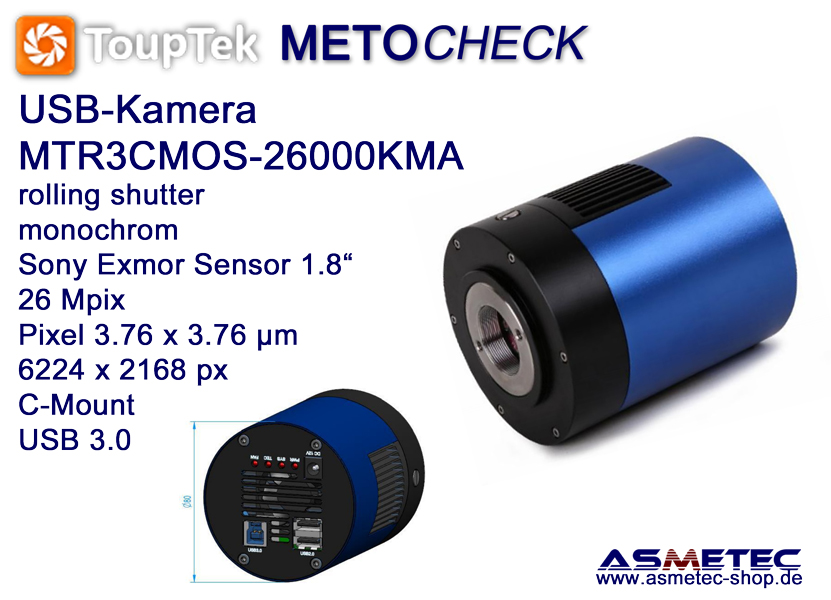

Touptek MTR3CMOS-26000KMA, USB 3.0 Mikroskop Kamera, 26 MPix, monochrom
Sony Exmor CMOS-Sensor, METOCHECK Edition, engste Toleranzen, mit Asmetec Zubehör
OEM-Code: ToupCam MTR3CMOS26000KMA
Die MTR3CMOS-Kamera verwendet den SONY Exmor CMOS-Sensor als Bildaufnahmegerät und USB 3.0 als Übertragungsschnittstelle zur Erhöhung der Bildrate. Der zweistufige Peltier-Kühlsensor-Chip kühlt den Sensor bis auf -42 Grad unter Umgebungstemperatur. Dies erhöht das Signal-Rausch-Verhältnis erheblich und verringert das Bildrauschen. Die intelligente Struktur stellt die Effizienz der Wärmestrahlung sicher und vermeidet Feuchtigkeitsprobleme. Ein eingebauter Ventilator erhöht die Wärmestrahlungsgeschwindigkeit. USB3.0 wird als Datenübertragungsschnittstelle verwendet, um die Bildrate zu erhöhen. MTR3CMOS wird mit der fortschrittlichen Video- und Bildverarbeitungssoftware ToupView geliefert.
Die Software läuft unter Windows / Linux / OSX-SDK für mehrere Plattformen; Native C / C ++ -, C # / VB.NET-, DirectShow- und Twain Control-API.
Die MTR3CMOS kann häufig in Umgebungen mit schlechten Lichtverhältnissen und bei der Erfassung und Analyse von Fluoreszenzbildern im Mikroskop sowie in der Astronomie-Deep-Sky-Anwendung eingesetzt werden.
Die Kamera wird wahlweise in zylindrischem oder kubischen Gehäuse geliefert. Im Standard liefern wir die zylindrische Form.
Der integrierte CMOS Sensor IMX571M, 1.8" (23.48 x 15.67 mm) mit stark verbesserter Bildgeometrie, Kontrast und Empfindlichkeit stellt selbst Randbereiche absolut scharf dar bei Pixelgröße von 3.76 x 3.76 µm. Durch USB 3.0 erfolgt die schnelle Datenübertragung und Spannungsversorgung über ein einziges Kabel. Ein integrierter IR-Filter schützt den Sensor. Die Kamera hat einen integrierten Lüfter und wird über das mitgelieferte Netzteil mit Energie versorgt. Sie ist in einem robusten Aluguß-Gehäuse eingebettet und ist in Präzision und Robustheit vielen anderen Industriekameras deutlich überlegen.

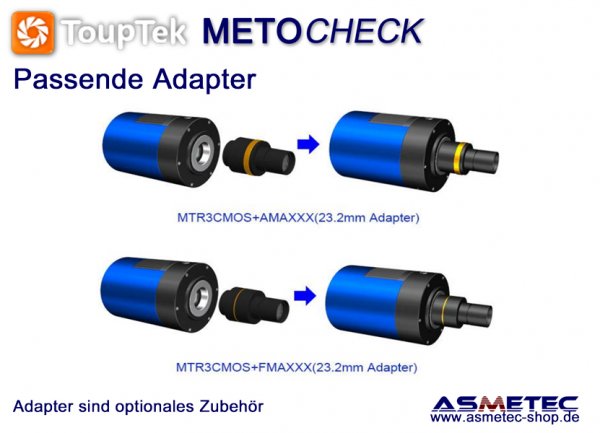

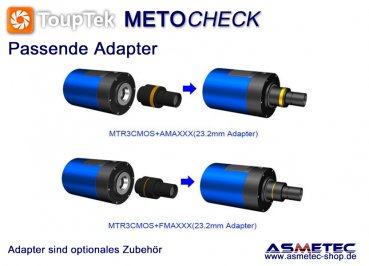

Optional ist eine Vielzahl von Adaptern für Marken-Mikroskope (z.B. Nikon, Olympus, Leica, Huvitz u.a.) lieferbar, auch solche für Okulartuben 23.2 mm. Hiermit kann diese Kamera auch anstelle des Okulars in kleinen Mikroskopen wie z.B. Peak 2034 / 2054 / 2064 oder Metocheck YM7504-Serie verwendet werden.
Passende Kamera-Adapter finden Sie hier Wir empfehlen einen 1,0x Adapter.
Dank des schnellen USB 3.0 hat die Kamera eine hohe Bildrate, die Datenübertragung kann auf 8bit, 12/14 bit geschaltet werden.
Die mitgelieferte Software erlaubt nicht nur das Speichern und Beschriften von Einzelbildern und Filmen, sondern auch das Vermessen von Längen, Flächen, Winkeln, Kreisen, Polygonen uvm. Die Menüoberfläche der Software kann auf deutsche, englische, französische, italienische u.a. Sprachen gestellt werden.
Nur bei Asmetec - Das Komplett-Sorglos-Paket:
- Jede USB-Kamera wird vor Versand auf volle Funktion geprüft.
- Ausführliche bebilderte Installationsanleitung
- Ausführliche Beschreibung der Software
- 1 x METOCLEAN Reinigungstuch
- kostenloser After-Sale-Service
Technische Daten:
Sensor: Sony Exmor CMOS, 26 MPix, 1.8"
USB-Port 3.0 (nicht für 2.0 geeignet)
G-Sensivity: 485 mV -1/30 s
Dunkelsignal: 0,07 mV - 1/30 s
FPS/Auflösung: 6.8 fps -6224x4168(16bit) / 14 fps - 6224x4168 / 37 fps - 3104x2084 / 110 fps - 2064x1386
Belichtung: ERS (electronic rolling snap) 0.1 ms ~ 3600 s
Pixelgröße: 3.76 x 3.76 µm
Binning: 1x1, 2x2, 3x3
Stromversorgung: USB-Port 5 VDC / 12 VDC via Netzteil
PC-System: Windows/Linux/Mac OS multiple platforms SDK
Native C/C++, C#/VB.Net, DirectShow, Twain, LabView

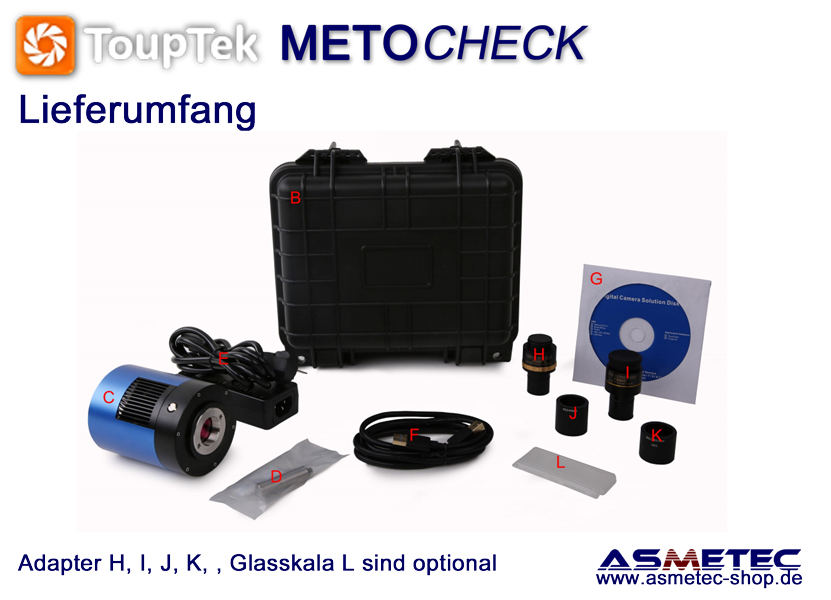

Lieferumfang:
USB-Kamera mit C-Mount
USB-Kabel
Netzteil
Software-CD
| Beschreibung | Daten / Data | Description |
| Markenname | Touptek | Brand name |
| Modell | MTR3CMOS26000KMA | Model |
| Gewinde | C-Mount | Thread |
| USB | USB 3.0 | USB |
| Pixel | 26 MPix | Pixel |
| Pixelgröße | 3.76 x 3.76 µm | Pixel size |
| Sensor | Sony Exmor 571M, monochrom | Sensor |
| Sensor Größe | 1.8" - 23.48 x 15.67 mm | Sensor size |
| G-Empfindlichkeit | 485 mV - 1/30 s | G-Sensivity |
| Dunkelsignal | 0,07 mV -1/30 s | Dark signal |
| FPS | 6.8 -6224x4168(16bit) / 14 - 6224x4168 / 37 - 3104x2084 / 110 - 2064x1386 | FPS |
| Binning | 1x1 / 2x2 / 3x3 | Binning |
| Belichtung | 0.1 ms ~ 3600 s | Exposure |
| Spekralbereich | 380 - 650 nm (mit IR-Filter) | Spectral range |
| Weißabgleich | ROI / Manuell / Temt-Tint | Whie balance |
| Capture | Native C/C++, C#, Directshow, Twain, Labview | Capture |
| Aufnahme | Einzelbild, Film - still picture, movie | Recording |
| Kühlung | Umgebungsluft, aktiver Lüfter / electric fan | Cooling |
| Betriebsbereich | -10~+50°C, 30-80% rH | Operating environment |
| Lagerbereich | -20~+60°C, 10-60% rH | Storage |
| Spannungsversorgung | 5VDC via USB-Port / 12 VDC via Netzteil / Power adapter | Power supply |

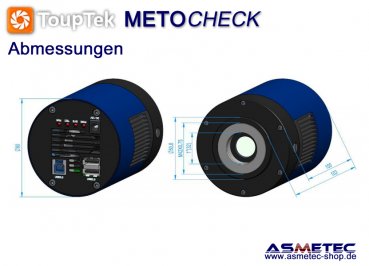

| Abmessungen | 80 mm Durchmesser / diameter x 103 mm hoch / high | Sizes |
| Betriebssystem | Microsoft Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit) OS X (Mac OS X), Linux | Operating system |
| PC-Anforderungen | CPU > 2.8 GHz, USB 3.0, Monitor > 17", CD-Rom | PC-Requirement |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Vergrößerung | Elektronische Vergrößerung = Pixels des Monitors/ Pixel des Sensors, Optische Vergrößerung = Objektivvergrößerung x Reduktionslinse, Systemvergrößerung = elektronische x optische Vergrößerung - Electronic magnification= pixels of full screen monitor/ pixel of sensor, Optical magnification= objective magnification x reduction lens magnificaion, system magnification = elextronic x optical maginification | Magnification |
| Hinweis | Die tatsächliche Vergrößerung ist abhängig von vorhandenen Objektiven, Adaptern, Abständen und der Monitorgröße - The magnification is determined by used objectives, adapters, distances and monitor size. | Notes |
| Technische Daten | basieren auf Herstellerangaben, können ohne Voranzeige geändert werden, Irrtum vorbehalten - based on manufacturers data, may be changed without prior notice, errors and omissions excepted | Technical data |
