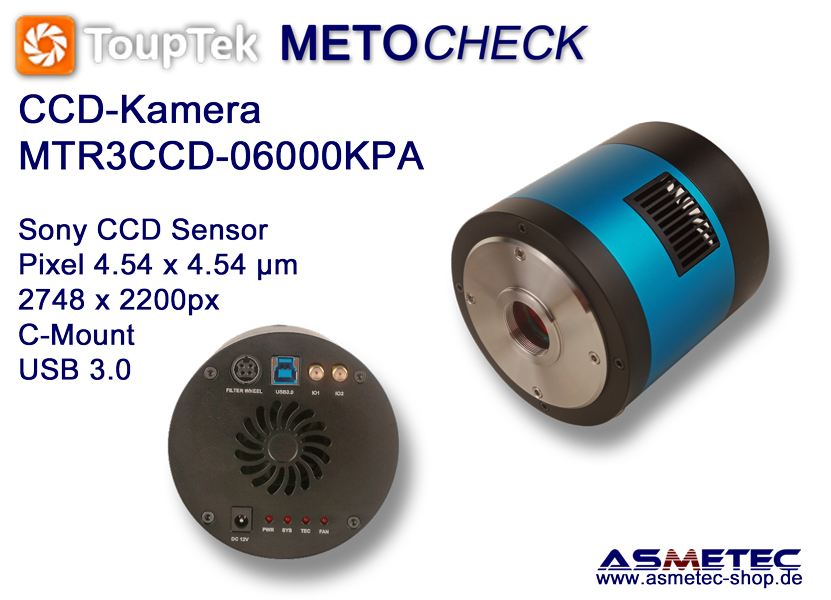

Touptek MTR3CCD-06000KPA, USB 3.0, CCD, 6 Mp
Sony CCD Sensor, METOCHECK Edition, mit Asmetec Zubehör
OEM-Nr. ToupCam MTR3CCD06000KPA
Die Touptek USB-Kamera mit C-Mount-Gewinde (ISO 10935:1996) ist eine einfache und hochwertige Methode, um Mikroskope und Teleskope in digitale Systeme aufzuwerten. Die USB-Kamera ersetzt oder ergänzt das Standard-Okular eines Mikroskops. Die mitgelieferte Software mit deutscher Bedienoberfläche ermöglicht Messungen (Längen, Flächen, Winkel, Kreise uvm.) und Bildkommentare, Einzelbild- und Filmaufnahmen - Ideal zur Qualitätskontrolle und -Sicherung, Einsatz als Lehrmittel, zu Vorführungszwecken und Präsentationen, Schule, Hobby und Beruf.
Der integrierte Sony CCD Sensor ICX694AQG-C - 1" (12.48 x 9.99 mm) mit stark verbesserter Bildgeometrie, Kontrast und Empfindlichkeit stellt selbst Randbereiche absolut scharf dar bei Pixelgröße von 4.54 x 4.54 µm. Die Bildübertragung erfolgt über den USB 3.0 Port. Ein integriertes Pewltire-Kühlungselement mit aktivem Lüfter kann den bildgebenden Sensor auf 40° unter Umgebungsluft kühlen, was zu deutlich verbessertem Rauschverhalten führt..
Als Betriebssystem für die mitgelieferte Software eignen sich Windows (ab XP), Linux, Android und MacOS.
Die Kamera wird über das mitgelieferte 12 V Steckernetzteil mit Energie versorgt.
Optional ist eine Vielzahl von Adaptern für Marken-Mikroskope (z.B. Nikon, Olympus, Leica, Huvitz u.a.) lieferbar, auch solche für Okulartuben 23.2 mm. Hiermit kann diese Kamera auch anstelle des Okulars in kleinen Mikroskopen wie z.B. Peak 2034 / 2054 / 2064 oder Metocheck YM7504-Serie verwendet werden.
Diese Kamera ist bestens geeignet für Astrofotografie und kann in Verbindung mit den passenden Adaptern (FTA bzw ATA) an übliche Teleskope angebaut werden.
Passende Kamera-Adapter finden Sie hier Wir empfehlen einen 1.0x Adapter.
Die mitgelieferte Software erlaubt nicht nur das Speichern und Beschriften von Einzelbildern und Filmen, sondern auch das Vermessen von Längen, Flächen, Winkeln, Kreisen, Polygonen uvm. Die Menüoberfläche der Software kann auf deutsche, englische, französische, italienische u.a. Sprachen gestellt werden.
Nur bei Asmetec - Das Komplett-Sorglos-Paket:
- Jede USB-Kamera wird vor Versand auf volle Funktion geprüft.
- Ausführliche bebilderte Installationsanleitung
- Ausführliche Beschreibung der Software
- 1 x METOCLEAN Reinigungstuch
- kostenloser After-Sale-Service
Besonderheiten:
- Standard-C-Mount-Kamera mit SONY ExView HAD CCD II-Sensoren von 1,4 m bis 12 m
- Zweistufige TE-Kühlung mit steuerbarem elektrischem Lüfter
- Kühlung des Sensorchips bis zu 40 ° C unter Umgebungstemperatur
- Die Arbeitstemperatur kann in 5 Minuten auf die angegebene Temperatur geregelt werden.
- Intelligente Struktur zur Sicherstellung der Wärmestrahlungseffizienz und zur Vermeidung des Feuchtigkeitsproblems
- IR-CUT / AR-beschichtete Fenster • Bis zu 1 Stunde Langzeitbelichtung
- USB3.0 5-Gbit / s-Schnittstelle für schnelle Datenübertragung
- Ultrafeine TM-Farbmaschine mit perfekter Farbwiedergabefähigkeit
- Mit der erweiterten Video- und Bildverarbeitungsanwendung ToupView
- Unterstützt sowohl den Video- als auch den Trigger-Modus.
- Bereitstellung eines SDK für mehrere Plattformen für Windows / Linux / Mac OS
- Native C / C ++ -, C # / VB.NET-, DirectShow- und Twain-Steuerungs-API
Technische Daten:
Sensor: Sony ICX694AQG-C, CCD, 1"
USB-Port 3.0
G-Sensivity: 880 mV - 1/30 s
Dunkelsignal: 8 mV - 1/30 s
FPS/Auflösung: 7,5 fps - 2748 x 2200 - 14 fps - 2748 x 1092
Belichtung: 0.06 ms ~ 1h
Pixelgröße: 4.54 x 4.54 µm
Binning: 1x1, 2x2
Stromversorgung: 12V / 3 A
PC-System: Windows/Linux/Mac OS multiple platforms SDK
Lieferumfang:
USB-Kamera mit C-Mount
Netzteil 12 VDC
USB 3.0 Kabel
Verpackungsbox
Software auf CD
| Beschreibung | Daten / Data | Description |
| Markenname | Touptek | Brand name |
| Modell | MTR3CCD-06000KPA | Model |
| Gewinde | C-Mount | Thread |
| USB | USB 3.0 | USB |
| Pixel | 2748 x 2200 | Pixel |
| Pixelgröße | 4.54 x 4.54 µm | Pixel size |
| Sensor | Sony CCD ICX694AQG-C | Sensor |
| Sensor Größe | 1" - 12.48 x 9.99 mm | Sensor size |
| G-Empfindlichkeit | 880mv with 1/30s | G-Sensivity |
| Dunkelsignal | 8 mv with 1/30s | Dark signal |
| FPS | 7.5 - 2748x2200 / 14 - 2748x1092 | FPS |
| Binning | 1x1 | Binning |
| Belichtung | 0.06 ms ~ 1 h | Exposure |
| Spekralbereich | 380 - 650 nm (mit IR-Filter) | Spectral range |
| Weißabgleich | ROI / Manuell / Temt-Tint | Whie balance |
| Capture | Native C/C++, C#, Directshow, Twain, Labview | Capture |
| Aufnahme | Einzelbild, Film - still picture, movie | Recording |
| Kühlung | Umgebungsluft | Cooling |
| Betriebsbereich | -10~+50°C, 30-80% rH | Operating environment |
| Lagerbereich | -20~+60°C, 10-60% rH | Storage |
| Spannungsversorgung | 12VDC via power adapter | Power supply |
| Abmessungen | 100 mm Durchmesser/diameter x 100 mm hoch / height | Sizes |
| Betriebssystem | Microsoft Windows ab XP ~ Win10, (Mac OS X), Linux, Android | Operating system |
| PC-Anforderungen | CPU > 2.8 GHz, USB 2.0, Monitor > 17", CD-Rom | PC-Requirement |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Vergrößerung | Elektronische Vergrößerung = Pixels des Monitors/ Pixel des Sensors, Optische Vergrößerung = Objektivvergrößerung x Reduktionslinse, Systemvergrößerung = elektronische x optische Vergrößerung - Electronic magnification= pixels of full screen monitor/ pixel of sensor, Optical magnification= objective magnification x reduction lens magnificaion, system magnification = elextronic x optical maginification | Magnification |
| Hinweis | Die tatsächliche Vergrößerung ist abhängig von vorhandenen Objektiven, Adaptern, Abständen und der Monitorgröße - The magnification is determined by used objectives, adapters, distances and monitor size. | Notes |
| Technische Daten | basieren auf Herstellerangaben, können ohne Voranzeige geändert werden, Irrtum vorbehalten - based on manufacturers data, may be changed without prior notice, Errors and omissions excepted | Technical data |
