Touptek MAX-62AC, USB 3.0 Mikroskop/Teleskop Kamera 61 MPix, Vollformat, C-Mount
Sony CMOS-Sensor, METOCHECK Edition, engste Toleranzen, mit Asmetec Sonderzubehör
OEM-Code: ToupCam MAX62AC
Die Kameras der Serie MAX wurden von Touptek im Jahr 2021 neu entwickelt. Es sind sehr hochwertige Kameras mit großem Sensor, integrierter, aktiver Kühltechnik um das Sensorrauschen zu verringern, USB 3.0 für schnellen Datentransfer. Diese Kameras sind bestens geeignet für Dunkelfeldaufnahmen, Astro-Fotografie usw.im wissenschaftlich-technischen Bereich.
Die Kameras können wahlweise mit M52x0,75 mm Gewinde (passende Adapter finden Sie im Bereich unserer Kameraadapter) oder mit dem Standard C-Mount-Anschluß geliefert werden (Bitte bei Bestellung unbedingt in den Bemerkungen angeben, denn diese Kameras werden nur nach Kundenbestellung gefertigt).
Die mitgelieferte Software mit deutscher Bedienoberfläche ermöglicht Messungen (Längen, Flächen, Winkel, Kreise uvm.) und Bildkommentare, Einzelbild- und Filmaufnahmen - Ideal zur Qualitätskontrolle und -Sicherung, Einsatz als Lehrmittel, zu Vorführungszwecken und Präsentationen, Schule, Hobby und Beruf.
Der integrierte Sony CMOS Sensor IMX455-C, 2.7" (35.98 x 23.99 mm) Vollformat mit stark verbesserter Bildgeometrie, Kontrast und Empfindlichkeit stellt selbst Randbereiche absolut scharf dar bei Pixelgröße von 3.76 x 3.76 µm. Der Sensor wird über ein Peltierelement auf bis zu 40°C unter Umgebungstemperatur gekühlt, was ein deutlich verbessertes Rauschverhalten zur Folge hat. Ein integrierter Lüfter verbessert den Luftaustausch und verhindert zudem mögliche Feuchteprobleme. Die aktive Kühlung wird durch ein mitgeliefertes externes Netzteil 19 VDC mit Energie versorgt.
Dank USB3.0 ist die Bildrate sehr schnell und 8/12/14/16-Bit-Datenübertragung kann verfügbar und umschaltbar sein. Sie ist in einem robusten Aluguß-Gehäuse eingebettet und ist in Präzision und Robustheit vielen anderen Industriekameras deutlich überlegen.
Optional ist eine Vielzahl von Adaptern für Marken-Mikroskope (z.B. Nikon, Olympus, Leica, Huvitz u.a.) lieferbar, auch solche für Okulartuben 23.2 mm und für den Anschluß M52 x 0,75. Hiermit kann diese Kamera an übliche Mikroskope und Teleskope angebaut werden.
Passende Kamera-Adapter finden Sie hier Bei Anschluß M52x0.75 mm empfehlen wir einen M52-Adapter 2.25x
Die Basischarakteristika der MAX-Serie sind wie folgend:
• Standard-C-Mount-Kamera mit SONY Exmor- oder GSENSE-CMOS-Sensoren von 4,2 m bis 61 m
• Große Pixel oder Vollbild-CMOS-Sensor
• Zweistufige TE-Kühlung mit steuerbarem elektrischem Lüfter
• Kühlung des Sensorchips auf -40 ° C unter Umgebungstemperatur
• Die Arbeitstemperatur kann in 5 Minuten auf die angegebene Temperatur geregelt werden.
• Intelligente Struktur zur Sicherstellung der Wärmestrahlungseffizienz und zur Vermeidung des Feuchtigkeitsproblems
• IR-CUT / AR-beschichtete Fenster (optional)
• M52 x0,75 oder C-Mount
• USB3.0 5-Gbit / s-Schnittstelle für schnelle Datenübertragung
• Bis zu 1000 Sekunden Langzeitbelichtung
• Eingebettetes bis zu 16-Bit-Hardware-ISP-Modul
• Einschließlich 2-D-Entrauschen und Schärfen
• Ultrafeine TM-Farbmaschine mit perfekter Farbwiedergabefähigkeit.
• Unterstützung der Aufnahme von Video und Bild im Software- / Hardware-Triggermodus.
• Mit der erweiterten Video- und Bildverarbeitungsanwendung ToupView
• Unterstützt sowohl den Video- als auch den Trigger-Modus.
• Bereitstellung eines SDK für mehrere Plattformen für Windows / Linux / Mac OS;
• Native C / C ++ -, C # / VB.NET-, DirectShow- und Twain-Steuerung
Technische Daten:
Sensor: Sony IMX455-C, CMOS, 61 MPix, 2.7"
USB-Port 3.0
G-Sensivity: 484,5 mv - 1/30s
Dunkelsignal: 0,039 mV - 1/30 s
Signal-Rauschabstand: 85.8 dB / 47 dB
FPS/Auflösung: 6.1 fps - 9568x6380(16bit)px / 19.1 fps - 4784x3190 px / 55.6 fps - 3184x2124 px / 191 fps - 1040x706 px
Belichtung: ERS (electronic rolling snap) 0.1 ms ~ 1000 s
Pixelgröße: 3.76 x 3.76 µm
Binning: 1x1, 2x2, 3x3, 9x9
Stromversorgung: USB-Port 5VDC + 19 VDC via Netzteil
PC-System: Windows/Linux/Mac OS multiple platforms SDK
Native C/C++, C#/VB.Net, DirectShow, Twain, LabView

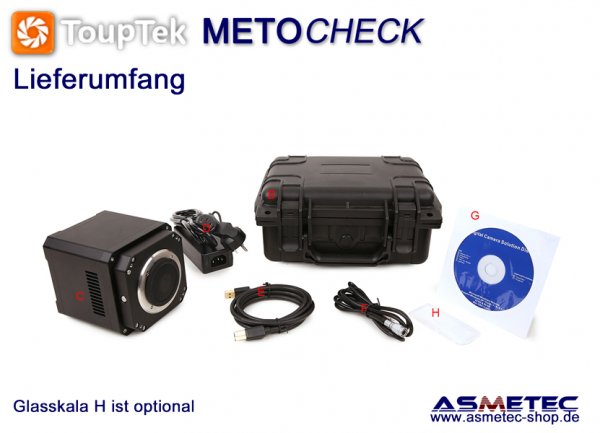

Lieferumfang:
USB-Kamera mit C-Mount
Stabile Transportbox
USB-3.0 Kabel
I/O-Kabel
Netzteil 19 VDC
Software
Anleitung
| Beschreibung | Daten / Data | Description |
| Markenname | Touptek | Brand name |
| Modell | MAX62AC | Model |
| Gewinde | C-Mount -optional M52x0.75 mm | Thread |
| USB | USB 3.0 | USB |
| Pixel | 61 MPix | Pixel |
| Pixelgröße | 3.76 x 3.764 µm | Pixel size |
| Sensor | Sony IMX455-C, CMOS | Sensor |
| Sensor Größe | 2.7" - 35.98 x 23.99 mm, Vollformat - full frame | Sensor size |
| G-Empfindlichkeit | 484,5 mV - 1/30 s | G-Sensivity |
| Dunkelsignal | 0.039 mV - 1/30 s | Dark signal |
| FPS | 6.1 fps - 9568x6380(16bit)px / 19.1 fps - 4784x3190 px / 55.6 fps - 3184x2124 px / 191 fps - 1040x706 px | FPS |
| Binning | 1x1 / 2x2 / 3x3 / 9x9 | Binning |
| Belichtung | 0.1 ms ~ 1000 s | Exposure |
| Spekralbereich | 380 - 650 nm (mit IR-Filter) | Spectral range |
| Weißabgleich | ROI White Balance/ Manual Temp Tint Adjustment/NA for Monochromatic Sensor | Whie balance |
| Capture | Windows/Linux/macOS/Android Multiple Platform SDK(Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, etc) | Capture |
| Aufnahme | Einzelbild, Film - still picture, movie | Recording |
| Kühlung | 2-Stufen TE-Kühlsystem / Two-stage TE-cooling System -40 °C below Camera | Cooling |
| Betriebsbereich | -10~+50°C, 30-80% rH | Operating environment |
| Lagerbereich | -20~+60°C, 10-60% rH | Storage |
| Spannungsversorgung | 5VDC via USB-Port + 19 VDC - Netzteil/power adapter | Power supply |

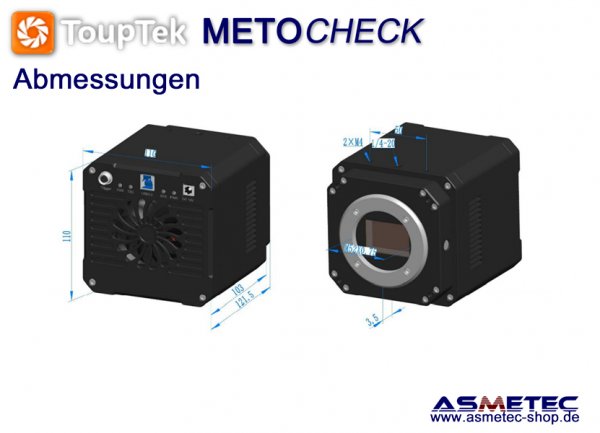

| Abmessungen | 110 x 110 x 103 mm | Sizes |
| Betriebssystem | Microsoft® Windows® XP / Vista / 7 / 8 /10 (32 & 64 bit) OSx(Mac OS X) Linux | Operating system |
| PC-Anforderungen | CPU > 2.8 GHz, USB 3.0, Monitor > 17", CD-Rom | PC-Requirement |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Vergrößerung | Elektronische Vergrößerung = Pixels des Monitors/ Pixel des Sensors, Optische Vergrößerung = Objektivvergrößerung x Reduktionslinse, Systemvergrößerung = elektronische x optische Vergrößerung - Electronic magnification= pixels of full screen monitor/ pixel of sensor, Optical magnification= objective magnification x reduction lens magnificaion, system magnification = elextronic x optical maginification | Magnification |
| Hinweis | Die tatsächliche Vergrößerung ist abhängig von vorhandenen Objektiven, Adaptern, Abständen und der Monitorgröße - The magnification is determined by used objectives, adapters, distances and monitor size. | Notes |
| Technische Daten | basieren auf Herstellerangaben, können ohne Voranzeige geändert werden, Irrtum vorbehalten - based on manufacturers data, may be changed without prior notice, errors and omissions excepted | Technical data |
