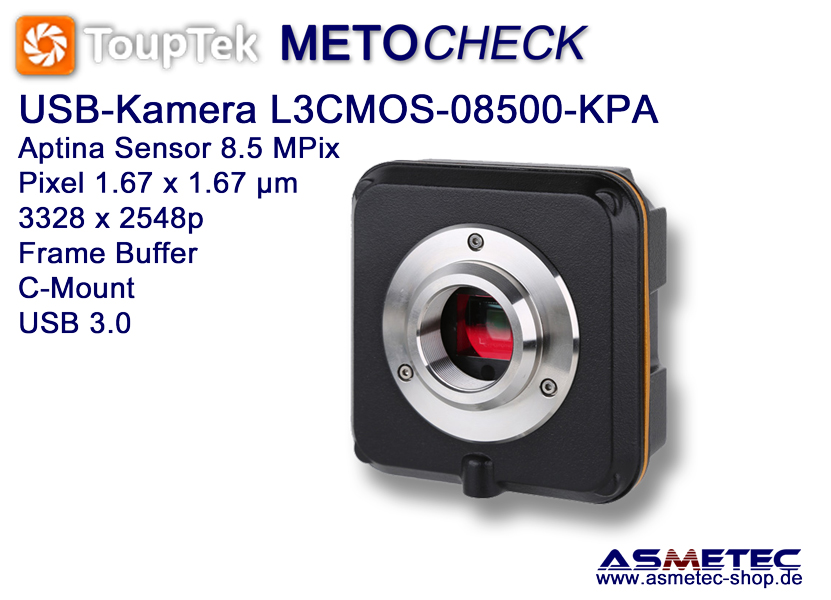

Touptek L3CMOS-08500KPA, USB 3.0 Mikroskop Kamera 8.5 MPix
Aptina CMOS-Sensor, frame buffer, METOCHECK Edition, engste Toleranzen, Einzelprüfung
OEM-Code: ToupCam L3CMOS08500KPA
Die Touptek USB-Kamera mit C-Mount-Gewinde (ISO 10935:1996) ist eine einfache und hochwertige Methode, um Mikroskope und Teleskope in digitale Systeme aufzuwerten. Die USB-Kamera ersetzt oder ergänzt das Standard-Okular eines Mikroskops. Die mitgelieferte Software mit deutscher Bedienoberfläche ermöglicht Messungen (Längen, Flächen, Winkel, Kreise uvm.) und Bildkommentare, Einzelbild- und Filmaufnahmen - Ideal zur Qualitätskontrolle und -Sicherung, Einsatz als Lehrmittel, zu Vorführungszwecken und Präsentationen, Schule, Hobby und Beruf.
Der integrierte Aptina CMOS Sensor 1/2.5" (5.64x4.26 mm) mit stark verbesserter Bildgeometrie, Kontrast und Empfindlichkeit stellt selbst Randbereiche absolut scharf dar bei Pixelgröße von 1.67 x 1.67 µm. Die L3CMOS hat zudem einen intgegrierten Cache, der die Frames zwischenspeichert um eine ruckelarme Bildübertragung zu ermöglichen. Durch USB 3.0 erfolgt die schnelle Datenübertragung und Spannungsversorgung über ein einziges Kabel. Ein integrierter IR-Filter schützt den Sensor. Die Kamera arbeitet ohne bewegliche Teile. Sie ist in einem robusten Aluguß-Gehäuse eingebettet und ist in Präzision und Robustheit vielen anderen Industriekameras deutlich überlegen.

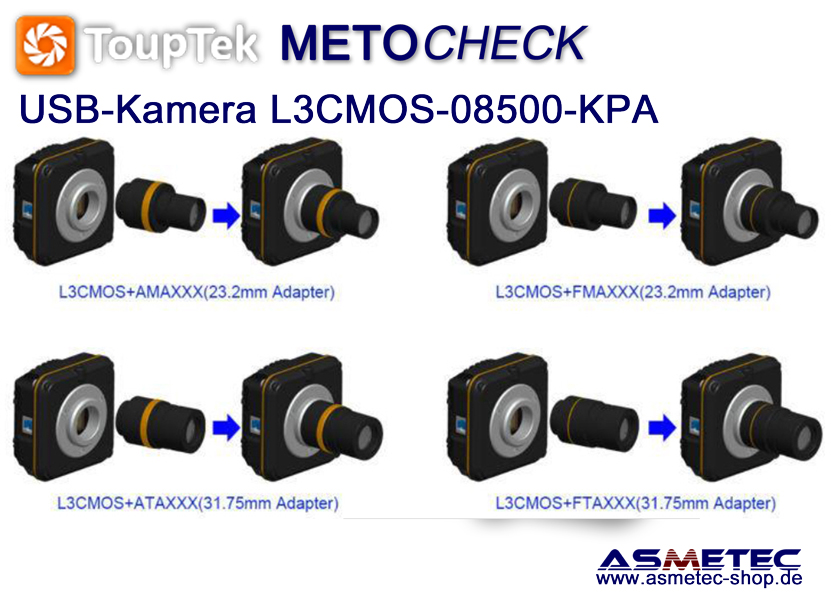

Optional ist eine Vielzahl von Adaptern für Marken-Mikroskope (z.B. Nikon, Olympus, Leica, Huvitz u.a.) lieferbar, auch solche für Okulartuben 23.2 mm. Hiermit kann diese Kamera auch anstelle des Okulars in kleinen Mikroskopen wie z.B. Peak 2034 / 2054 / 2064 oder Metocheck YM7504-Serie verwendet werden.
Passende Kamera-Adapter finden Sie hier Wir empfehlen einen 0,50x Adapter.
Dank des schnellen USB 3.0 hat die Kamera eine hohe Bildrate, die Datenübertragung kann auf 8 /12/14 bit geschaltet werden.
Die mitgelieferte Software erlaubt nicht nur das Speichern und Beschriften von Einzelbildern und Filmen, sondern auch das Vermessen von Längen, Flächen, Winkeln, Kreisen, Polygonen uvm. Die Menüoberfläche der Software kann auf deutsche, englische, französische, italienische u.a. Sprachen gestellt werden.
Nur bei Asmetec - Das Komplett-Sorglos-Paket:
- Jede USB-Kamera wird vor Versand auf volle Funktion geprüft.
- Ausführliche bebilderte Installationsanleitung
- Ausführliche Beschreibung der Software
- 1 x METOCLEAN Reinigungstuch
- kostenloser After-Sale-Service
Technische Daten:
Sensor: Aptina, CMOS, 8.5 MPix, 1/2.5"
USB-Port 3.0 (nicht für 2.0 geeignet)
G-Sensivity: 0.31 V/lux-sec
Dynamikbereich: 65.2 dB
FPS/Auflösung: 8.3 fps - 3328x2548 px / 26 fps - 1664x1272 px
Belichtung: ERS (electronic rolling snap) 0.1 ~ 2000 ms
Pixelgröße: 1.67 x 1.67 µm
Binning: 1x1, 2x2, 4x4
Signal-Rauschabstand: 34 dB max
Stromversorgung: USB-Port 5 VDC
PC-System: Windows/Linux/Mac OS multiple platforms SDK
Native C/C++, C#/VB.Net, DirectShow, Twain, LabView
Lieferumfang:
USB-Kamera mit C-Mount
USB-Kabel
Software
diverse Adapter
Anleitung
| Beschreibung | Daten / Data | Description |
| Markenname | Touptek | Brand name |
| Modell | L3CMOS-08500 - ToupCam L3CMOS08500KPA | Model |
| Gewinde | C-Mount | Thread |
| USB | USB 3.0 | USB |
| Pixel | 8.5 MPix | Pixel |
| Pixelgröße | 1.67 x 1.67 µm | Pixel size |
| Sensor | Aptina CMOS, frame buffer | Sensor |
| Sensor Größe | 1/2.5" - 5.56x4.26 mm | Sensor size |
| G-Empfindlichkeit | 0.31 V/lux-sec | G-Sensivity |
| Dynamikbereich | 62.5 dB | Dynamic range |
| FPS | 8.3 fps - 3328x2548 px / 26 fps - 1664x1272 px | FPS |
| Binning | 1x1 / 2x2 / 4x4 | Binning |
| Belichtung | 0.1 ms ~ 2000 ms | Exposure |
| Spekralbereich | 380 - 650 nm (mit IR-Filter) | Spectral range |
| Weißabgleich | ROI / Manuell / Temt-Tint | Whie balance |
| Capture | Native C/C++, C#, Directshow, Twain, Labview | Capture |
| Aufnahme | Einzelbild, Film - still picture, movie | Recording |
| Kühlung | Umgebungsluft | Cooling |
| Betriebsbereich | -10~+50°C, 30-80% rH | Operating environment |
| Lagerbereich | -20~+60°C, 10-60% rH | Storage |
| Spannungsversorgung | 5 VDC via USB-Port | Power supply |

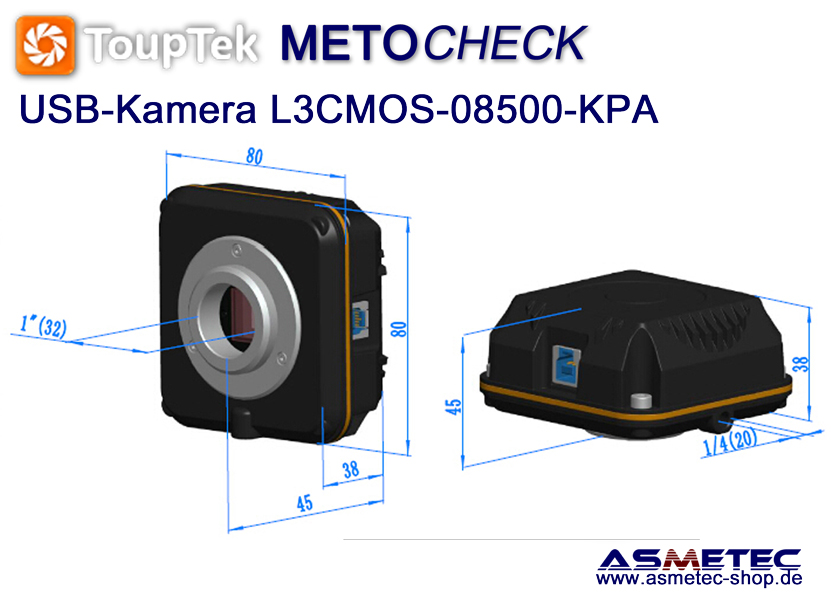

| Abmessungen | 80 x 80 x 45 mm | Sizes |
| Betriebssystem | Microsoft Windows XP / Vista / 7 /8 (32 & 64 bit) OS X (Mac OS X), Linux | Operating system |
| PC-Anforderungen | CPU > 2.8 GHz, USB 3.0, Monitor > 17", CD-Rom | PC-Requirement |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Vergrößerung | Elektronische Vergrößerung = Pixels des Monitors/ Pixel des Sensors, Optische Vergrößerung = Objektivvergrößerung x Reduktionslinse, Systemvergrößerung = elektronische x optische Vergrößerung - Electronic magnification= pixels of full screen monitor/ pixel of sensor, Optical magnification= objective magnification x reduction lens magnificaion, system magnification = elextronic x optical maginification | Magnification |
| Hinweis | Die tatsächliche Vergrößerung ist abhängig von vorhandenen Objektiven, Adaptern, Abständen und der Monitorgröße - The magnification is determined by used objectives, adapters, distances and monitor size. | Notes |
| Technische Daten | basieren auf Herstellerangaben, können ohne Voranzeige geändert werden, Irrtum vorbehalten - based on manufacturers data, may be changed without prior notice, errors and omissions excepted | Technical data |
