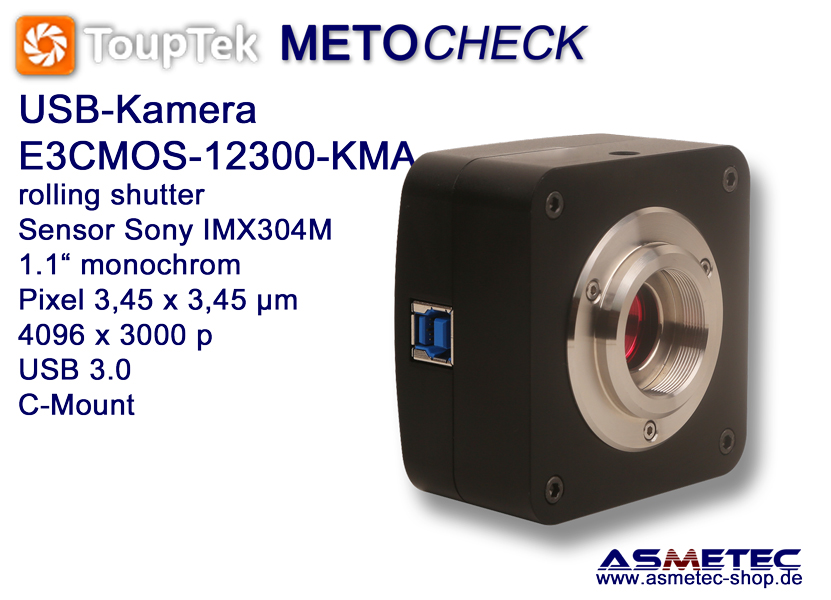

Touptek E3CMOS-12300KMA, USB 3.0 Mikroskop Kamera 12,3 MPix, monochrom
Sony Exmor CMOS-Sensor IMX304-M, METOCHECK Edition, engste Toleranzen, Einzelprüfung
OEM-Code: ToupCam E3CMOS12300KMA
Die Touptek USB-Kamera mit C-Mount-Gewinde (ISO 10935:1996) ist eine einfache und hochwertige Methode, um Mikroskope und Teleskope in digitale Systeme aufzuwerten. Die USB-Kamera ersetzt oder ergänzt das Standard-Okular eines Mikroskops. Die mitgelieferte Software mit deutscher Bedienoberfläche ermöglicht Messungen (Längen, Flächen, Winkel, Kreise uvm.) und Bildkommentare, Einzelbild- und Filmaufnahmen - Ideal zur Qualitätskontrolle und -Sicherung, Einsatz als Lehrmittel, zu Vorführungszwecken und Präsentationen, Schule, Hobby und Beruf.
Der integrierte SONY Exmor CMOS Sensor IMX304m 1/1" (14,13x10,35 mm) mit stark verbesserter Bildgeometrie, Kontrast und Empfindlichkeit stellt selbst Randbereiche absolut scharf dar bei Pixelgröße von 3,45 x 3,45 µm. Der Sony Exmor-Sensor weist mittels 2-CDS-Verfahren (Correlated Double Sampling) die höchste Empfindlichkeit und das geringste Rauschen auf. Diese Funktion garantiert, dass die E3CMOS-Kamera perfekt für Fluoreszenzmikroskopanwendungen, Astronomieanwendungen und andere Dunkelfeldanwendungen sowie Hellfeldanwendungen geeignet ist. Die E3CMOS-Kamera kann bis zu einem gewissen Grad als Ersatz für die herkömmliche CCD-Kamera verwendet werden, da sie über einzigartige Funktionen wie hohe Empfindlichkeit, geringes Rauschen und Gruppenverschluss verfügt (nur einige Sensoren verfügen über einen Gruppenverschluss).
Dank USB3.0 ist die Bildrate schnell und 8-Bit-, 12/14-Bit-Datenübertragung kann verfügbar und umschaltbar sein. Sie ist in einem robusten Aluguß-Gehäuse eingebettet und ist in Präzision und Robustheit vielen anderen Industriekameras deutlich überlegen.

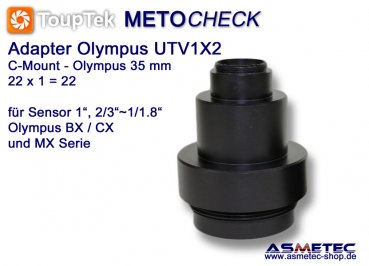

Optional ist eine Vielzahl von Adaptern für Marken-Mikroskope (z.B. Nikon, Olympus, Leica, Huvitz u.a.) lieferbar, auch solche für Okulartuben 23.2 mm. Hiermit kann diese Kamera auch anstelle des Okulars in kleinen Mikroskopen wie z.B. Peak 2034 / 2054 / 2064 oder Metocheck YM7504-Serie verwendet werden.
Passende Kamera-Adapter finden Sie hier Wir empfehlen einen 1,0x Adapter.
Dank des schnellen USB 3.0 hat die Kamera eine hohe Bildrate, die Datenübertragung kann auf 8bit, 12/14 bit geschaltet werden.
Die mitgelieferte Software erlaubt nicht nur das Speichern und Beschriften von Einzelbildern und Filmen, sondern auch das Vermessen von Längen, Flächen, Winkeln, Kreisen, Polygonen uvm. Die Menüoberfläche der Software kann auf deutsche, englische, französische, italienische u.a. Sprachen gestellt werden.
Nur bei Asmetec - Das Komplett-Sorglos-Paket:
- Jede USB-Kamera wird vor Versand auf volle Funktion geprüft.
- Ausführliche bebilderte Installationsanleitung
- Ausführliche Beschreibung der Software
- 1 x METOCLEAN Reinigungstuch
- kostenloser After-Sale-Service
Technische Daten:
Sensor: Sony Exmor IMX304-M, CMOS, 12,3 MPix, 1/1", monochrom
USB-Port 3.0 (nicht für 2.0 geeignet)
G-Sensivity: 1146 mV bei 1/30 s
Dunkelsignal: 0,10 mV bei 1/30 s
FPS/Auflösung: 23,4 fps - 4096x3000 px / 46,3 fps - 2048x1500 px
Belichtung: ERS (electronic rolling snap) 0.244 ~ 15000 ms
Pixelgröße: 3,45 x 3,45 µm
Binning: 1x1
Datenrate: 8bit 12/14 bit umschaltbar
Stromversorgung: USB-Port 5VDC
PC-System: Windows/Linux/Mac OS multiple platforms SDK
Native C/C++, C#/VB.Net, DirectShow, Twain, LabView
Lieferumfang:
USB-Kamera mit C-Mount
USB-Kabel
Software
Anleitung
| Beschreibung | Daten / Data | Description |
| Markenname | Touptek | Brand name |
| Modell | E3CMOS-12 - E3CMOS12300KMA | Model |
| Gewinde | C-Mount | Thread |
| USB | USB 3.0 | USB |
| Pixel | 12.3 MPix | Pixel |
| Pixelgröße | 3,45 x 3,45 µm | Pixel size |
| Sensor | Sony Exmor IMX304-M, CMOS, monochrom | Sensor |
| Sensor Größe | 1/1" - 14.13x10.35 mm | Sensor size |
| G-Empfindlichkeit | 1146 mV - 1/30 s | G-Sensivity |
| Dunkelsignal | 0.10 mV - 1/30 s | Dark signal |
| FPS | 23,4 - 4096x3000 / 46,3 - 2048x1500 | FPS |
| Binning | 1x1 | Binning |
| Belichtung | 0.244 ms ~ 15000 ms | Exposure |
| Spekralbereich | 380 - 650 nm (mit IR-Filter) | Spectral range |
| Weißabgleich | ROI / Manuell / Temt-Tint | Whie balance |
| Capture | Native C/C++, C#, Directshow, Twain, Labview | Capture |
| Aufnahme | Einzelbild, Film - still picture, movie | Recording |
| Kühlung | Umgebungsluft | Cooling |
| Betriebsbereich | -10~+50°C, 30-80% rH | Operating environment |
| Lagerbereich | -20~+60°C, 10-60% rH | Storage |
| Spannungsversorgung | 5VDC via USB-Port | Power supply |
| Abmessungen | 68 x 68 x 46 mm | Sizes |
| Betriebssystem | Microsoft Windows XP / Vista / 7 /8 (32 & 64 bit) OS X (Mac OS X), Linux | Operating system |
| PC-Anforderungen | CPU > 2.8 GHz, USB 3.0, Monitor > 17", CD-Rom | PC-Requirement |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Vergrößerung | Elektronische Vergrößerung = Pixels des Monitors/ Pixel des Sensors, Optische Vergrößerung = Objektivvergrößerung x Reduktionslinse, Systemvergrößerung = elektronische x optische Vergrößerung - Electronic magnification= pixels of full screen monitor/ pixel of sensor, Optical magnification= objective magnification x reduction lens magnificaion, system magnification = elextronic x optical maginification | Magnification |
| Hinweis | Die tatsächliche Vergrößerung ist abhängig von vorhandenen Objektiven, Adaptern, Abständen und der Monitorgröße - The magnification is determined by used objectives, adapters, distances and monitor size. | Notes |
| Technische Daten | basieren auf Herstellerangaben, können ohne Voranzeige geändert werden, Irrtum vorbehalten - based on manufacturers data, may be changed without prior notice, errors and omissions excepted | Technical data |
