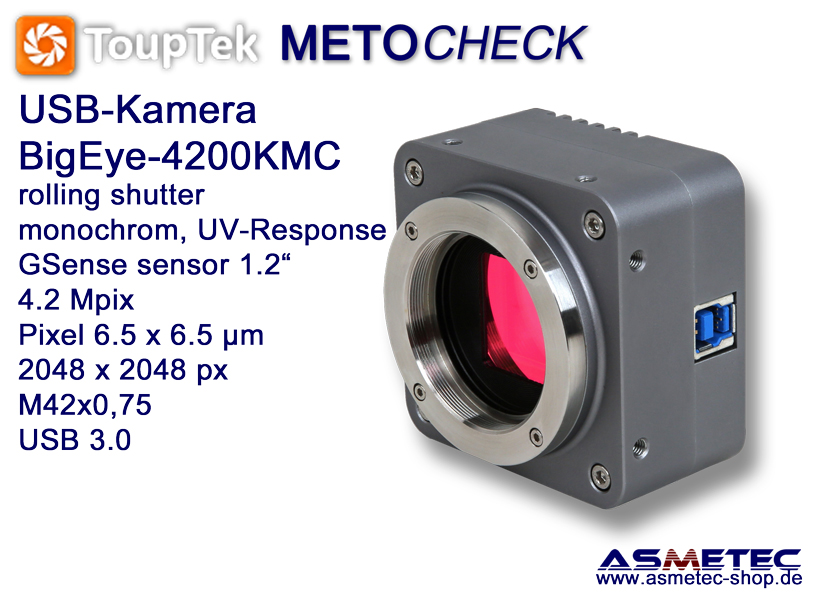

Touptek BigEye-4200KMC, USB 3.0 Mikroskop Kamera 4.2 MPix, , monochrom, M42x0,75 mm
GSense CMOS-Sensor, METOCHECK Edition, engste Toleranzen, mit Asmetec Sonderzubehör
OEM-Code: ToupCam BigEye4200KMC
Die BigEye Kamera-Serie ist mit wissenschaftlichen CMOS-Sensoren von GSense mit Hintergrundbeleuchtung bestückt. Die Datenübertragung erfolgt über den USB 3.0-Port.
Über das M42x0.75 mm Gewinde können F-Mount-Adapter zur Verwendung mit entsprechenden Kameralinsen, C-Mount-Adaptern oder Phototubes für Mikroskope von Olympus, Nikon, Zeiss, Leica und andere Mikroskope angeschlossen werden.
Wie alle Kameras von Touptek wird auch die BigEye-Serie mit einer Software geliefert, die umfangreiche Bildbeareitung, Speicherung, 2D-Messungen uvm. ermöglicht. Die Software läuft unter Windows / Linux / OSX-SDK für mehrere Plattformen; Native C / C ++ -, C # / VB.NET-, DirectShow- und Twain Control-API.
Die USB-Kamera ersetzt oder ergänzt das Standard-Okular eines Mikroskops. Die mitgelieferte Software mit deutscher Bedienoberfläche ermöglicht Messungen (Längen, Flächen, Winkel, Kreise uvm.) und Bildkommentare, Einzelbild- und Filmaufnahmen - Ideal zur Qualitätskontrolle und -Sicherung, Einsatz als Lehrmittel, zu Vorführungszwecken und Präsentationen, Schule, Hobby und Beruf.
Der integrierte, hintergrundbeleuchtete GSense CMOS Sensor 2020BSI-M-UV-RS, 1.2" (13.31 x 13.31 mm) mit stark verbesserter Bildgeometrie, Kontrast und Empfindlichkeit stellt selbst Randbereiche absolut scharf dar bei Pixelgröße von 6.5 x 6.5 µm. Dieser Sensor hat eine deutlich besser UV-Empfindlichkeit, hat hohe Bildfrequenz, unterstützt 2D-Entrauschung und RAW 12-Format. Durch USB 3.0 erfolgt die schnelle Datenübertragung und Spannungsversorgung über ein einziges Kabel. Ein integrierter IR-Filter schützt den Sensor. Die Kamera arbeitet ohne bewegliche Teile. Sie ist in einem robusten Aluguß-Gehäuse eingebettet und ist in Präzision und Robustheit vielen anderen Industriekameras deutlich überlegen.

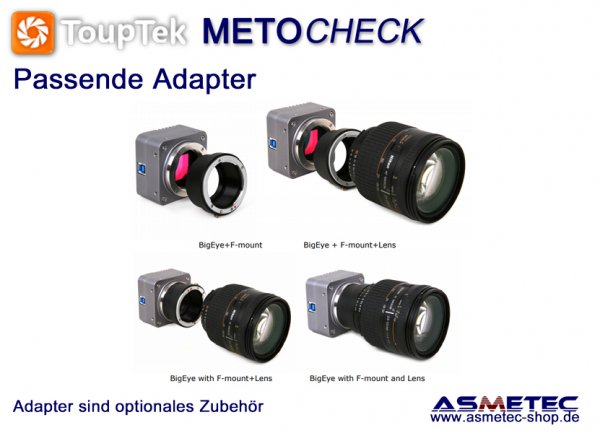

Optional ist eine Vielzahl von Adaptern für Marken-Mikroskope (z.B. Nikon, Olympus, Leica, Huvitz u.a.) lieferbar, auch solche für C-Mount und andere Tuben-Durchmesser. .
Passende Kamera-Adapter finden Sie hier
Die mitgelieferte Software erlaubt nicht nur das Speichern und Beschriften von Einzelbildern und Filmen, sondern auch das Vermessen von Längen, Flächen, Winkeln, Kreisen, Polygonen uvm. Die Menüoberfläche der Software kann auf deutsche, englische, französische, italienische u.a. Sprachen gestellt werden.
Nur bei Asmetec - Das Komplett-Sorglos-Paket:
- Jede USB-Kamera wird vor Versand auf volle Funktion geprüft.
- Ausführliche bebilderte Installationsanleitung
- Ausführliche Beschreibung der Software
- 1 x METOCLEAN Reinigungstuch
- kostenloser After-Sale-Service
Technische Daten:
Sensor: GSense CMOS, 4.2 MPix, 1.2", monochrom
USB-Port 3.0 (nicht für 2.0 geeignet)
G-Sensivity: 1.1x108 (e-/((W/m2).s)) Peak QE 93.7% @550nm 80(e-/s/pix)
FPS/Auflösung: 44 fps- 2048x2048 / 44 fps - 1024 x 1022 px (12 bit)
Binning: 1x1, 2x2
Belichtung: 0,01 ms - 60 s
Spektralbereich: 200-1100nm (UV mit IR-cut Filter) oder 400-900nm
Pixelgröße: 6.5 x 6.5 µm
Stromversorgung: USB-Port 5VDC
PC-System: Windows / Linux / Mac OS multiple platforms SDK
Native C/C++, C#/VB.Net, DirectShow, Twain, LabView

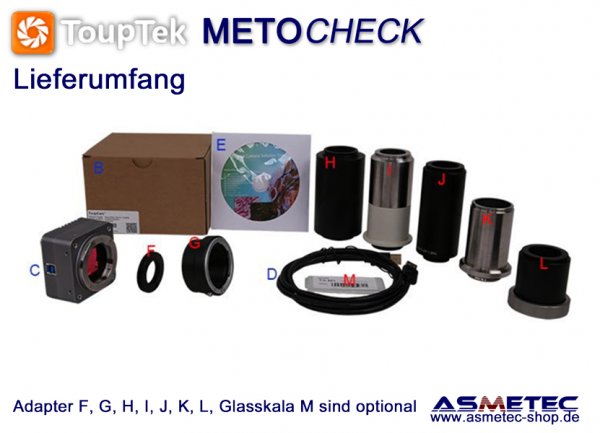

Lieferumfang:
USB-Kamera
USB-Kabel
Software auf CD-Rom
| Beschreibung | Daten / Data | Description |
| Markenname | Touptek | Brand name |
| Modell | Touptek-BigEye4200KMC | Model |
| Gewinde | M42 x 0,75mm | Thread |
| USB | USB 3.0 | USB |
| Pixel | 4.2 MPix | Pixel |
| Pixelgröße | 6.5 x 6.5 µm | Pixel size |
| Sensor | GSense CMOS 2020BSI-M-UV-RS, monochrom | Sensor |
| Sensor Größe | 1.2" - 13.31 x 13.31 mm | Sensor size |
| G-Empfindlichkeit | 1.1x108 (e-/((W/m2).s)) Peak QE 93.7% @550nm 80(e-/s/pix) | G-Sensivity |
| Dunkelsignal | Dynamic range | |
| FPS | 44 fps- 2048x2048 / 44 fps - 1024 x 1022 px - 12 bit | FPS |
| Binning | 1x1 / 2x2 | Binning |
| Belichtung | 0,01 ms - 60 s | Exposure |
| Spekralbereich | 200-1100nm (UV without IR-cut Filter) or 400 - 900 nm | Spectral range |
| Weißabgleich | ROI White Balance/ Manual Temp Tint Adjustment/NA for Monochrom | Whie balance |
| Capture | Windows/Linux/macOS/Android Multiple Platform SDK(Native C/C++, C#/VB.NET, Python, Java, DirectShow | Capture |
| Aufnahme | Einzelbild, Film - still picture, movie | Recording |
| Kühlung | Umgebungsluft | Cooling |
| Betriebsbereich | -10~+50°C, 30-80% rH | Operating environment |
| Lagerbereich | -20~+60°C, 10-60% rH | Storage |
| Spannungsversorgung | 5VDC via USB-Port | Power supply |

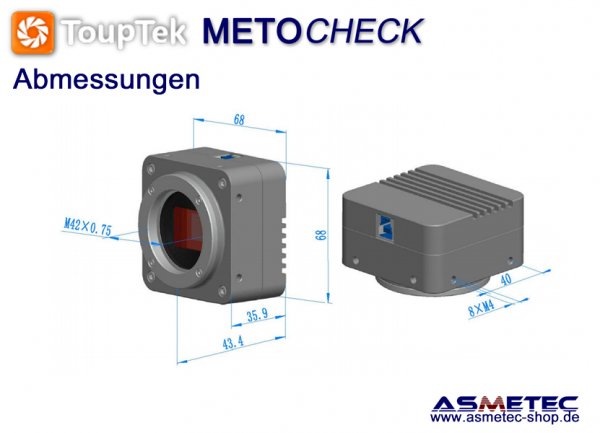

| Abmessungen | 68 x 68 x 43 mm mm | Sizes |
| Betriebssystem | Microsoft Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit) OS X (Mac OS X), Linux | Operating system |
| PC-Anforderungen | CPU > 2.8 GHz, USB 3.0, Monitor > 17", CD-Rom | PC-Requirement |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Vergrößerung | Elektronische Vergrößerung = Pixels des Monitors/ Pixel des Sensors, Optische Vergrößerung = Objektivvergrößerung x Reduktionslinse, Systemvergrößerung = elektronische x optische Vergrößerung - Electronic magnification= pixels of full screen monitor/ pixel of sensor, Optical magnification= objective magnification x reduction lens magnificaion, system magnification = elextronic x optical maginification | Magnification |
| Hinweis | Die tatsächliche Vergrößerung ist abhängig von vorhandenen Objektiven, Adaptern, Abständen und der Monitorgröße - The magnification is determined by used objectives, adapters, distances and monitor size. | Notes |
| Technische Daten | basieren auf Herstellerangaben, können ohne Voranzeige geändert werden, Irrtum vorbehalten - based on manufacturers data, may be changed without prior notice, errors and omissions excepted | Technical data |
