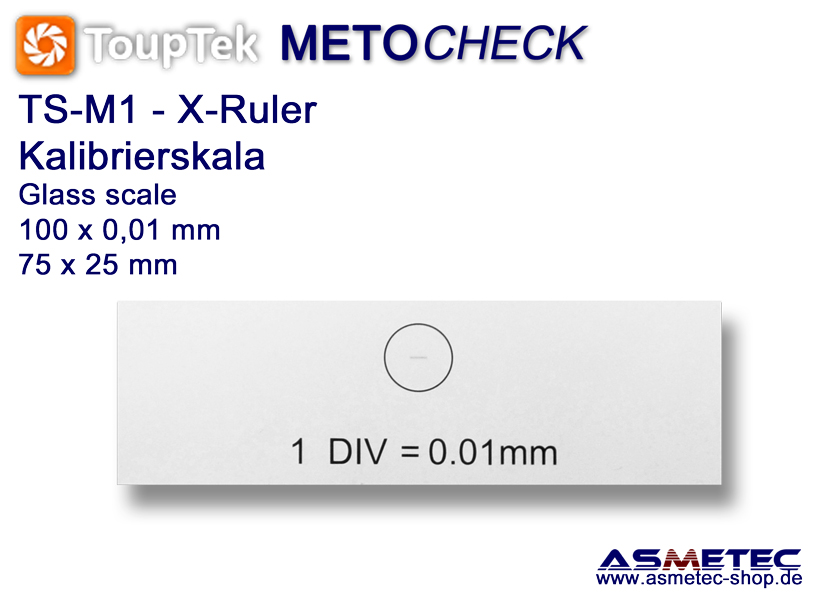

Touptek Kalibrierskala TS-M01, Teilung 0,01 mm
Glasskala zur Kalibrierung von Mikroskop-Kameras.
Glasskala, 75 x 25 mm mit Skalenteilung 100 x 0,01 mm.
Mit Hilfe dieser Glasskala können Mikroskope mit angebauten USB-Kameras für die Mess-Software der Kameras kalibriert werden.
Für jede Vergrößerungsstufe müssen Sie in der Software einen Kalibrierungswert hinterlegen.
Da die Kameras lediglich Pixel unbestimmter Größe abbilden, muss die Software wissen, wieviele Pixel welcher Länge in mm oder inches entsprechen.
In den Kalibriereinstellungen der Messsoftware werden üblicherweise 2 Messpunkte auf einer Geraden eingegeben. Diese Messpunkte sollten so weit wie möglich auseinander liegen.
Hier kommt dann die Kalibrierskala zum Einsatz:
Stellen Sie das Mikroskop scharf, sodass die Teilstriche der Skala fokussiert zu sehen sind.
Legen Sie die Messpunkte auf der Skala fest und lesen Sie dann die Entfernung auf der Skala ab. Diese wird dann in die Software als Kalibrierwert eingetragen.
