PEAK 1999, Telezentrik-Messlupe 7fach
Messlupe mit Glasskala, aplanat, achromat, fokussierbar

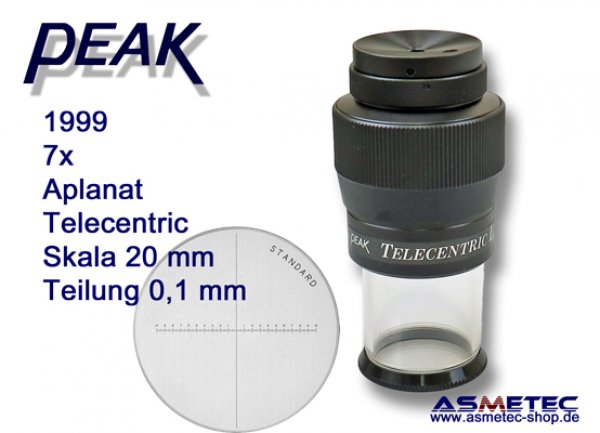

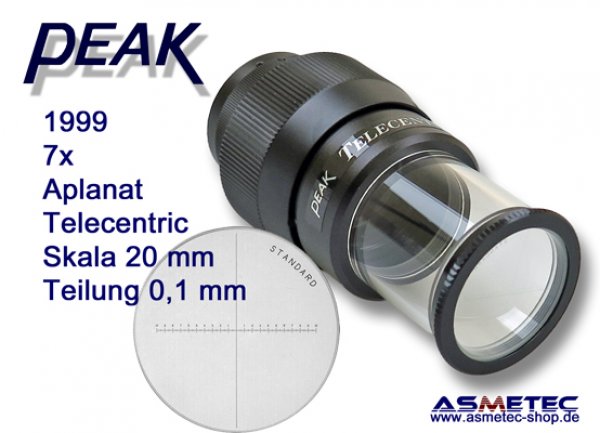

Die PEAK 1999 ist eine Telezentrik-Messlupe, 7fach. Das Besondere dieser Linsentechnik ist die kleine Öffnung im Brennpunkt des Linsensystems, durch die man nicht nur die Länge oder Breite von flachen Objekten, sondern auch von dreidimensionalen Objekten, wie etwa Kugeln, Zylindern usw. messen kann, ohne dass dabei Parallaxenfehler auftreten.
Das Linsensystem aus drei Elementen in zwei Gruppen ist speziell für diesen Zweck konzipiert worden.

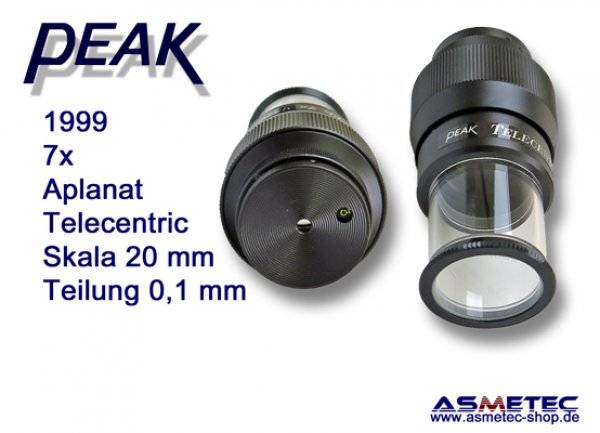

Zur Verwendung dieser Lupe stellen Sie zuerst den Abstand zwischen Skala und Linsensystem ein, indem Sie den gerändelten äußeren Tubus drehen, bis die Skala mit dem Auge scharf durch die Öffnung mit dem größten Durchmesser (3mm) erkannt wird, die mit dem drehbaren Ring an der Spitze der Lupe eingestellt werden kann. Positionieren Sie dann die Lupe so auf dem zu vermessenden Objekt, dass die Messskala mit ihm in Kontakt ist und lesen Sie auf der Skala die Länge ab.

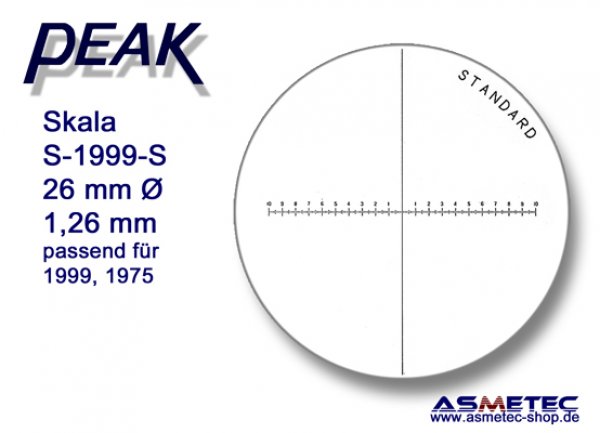

Die 20-mm Skala hat eine Teilung von 0.1 mm. Bei der Vermessung dreidimensionaler Objekte sollte die Öffnung mit dem kleinsten Durchmesser (1 mm) oder besser die mit einem Schlitz von 0.5 mm Breite verwendet werden. Der Schlitz sollte senkrecht zu der Linie stehen, deren Länge gemessen werden soll.
Auch in diesem Fall können die Teile des Objekts, die nicht in Kontakt mit der Skala sind, unscharf sein, da sie nicht richtig fokussiert sind.
Die Lupe kann durch Drehung des Fokussierrings fokussiert werden.

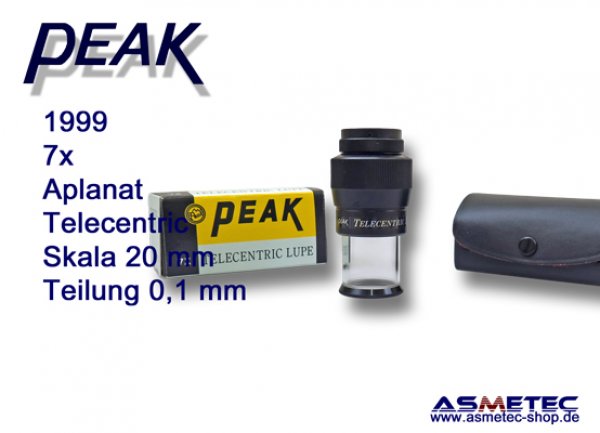

Wir liefern diese Messlupe im Standard mit einer metrischen Skala, Messlänge 20 mm mit Teilung 0,1 mm in einem Kunstleder-Etui..
Für diese Lupe können die weiteren Skalen der Lupe Peak 1975 verwendet werden
.
Ersatzskalen und Zubehör finden Sie
hier:
Natürlich bieten wir gegen Aufpreis auch einen Kalibrierschein gemäß VDI/VDE/DGQ 2618 Blatt 27 Ü an.
Vergrößerung: 7-fach
Sichtfeld: 20 mm
Fokus: ja
Skala: 20 mm
Teilung: 0,1 mm
Optik: aplanat, telezentrisch
Abmessungen: 38 x 74 mm (Durchmesser x Höhe)
Gewicht: 73 Gramm
