Merrytek MS02 Dämmerungsschalter
Merrytek MS02 Dämmerungsschalter
Dämmerungsschalter mit einstellbarer Schaltschwelle für Leuchten bis 400 Watt
Der Merrytek MS02 ist ein innovativer Dämmerungsschalter / Tageslichtschalter mit einstellbarer Empfindlichkeit zwischen 5 Lux und 200 Lux.
Über 4 DIP-Schalter kann die Sensorempfindlichkeit zwischen 5 Lux und 200 Lux eingestellt werden.
Bei Unterschreiten der "open"-Schaltschwelle schaltet der Sensor die angeschlossene Leuchte ein, bei Überschreiten der "close"-Schaltschwelle wieder aus.
Durcfh die 2 eingebauten Lichtsensoren wird der Dämmerungsschalter nicht von den angeschlossenen Leuchetn beeinflußt.
Bitte beachten Sie, dass die Schaltleistung von 400 Watt nur für ohmsche Verbraucher (z.B. Glühlampen) gilt. Für LED-Leuchten (diese haben zumeist induktive Schaltnetzteile eingebaut) gilt als maximale Schaltleistung 200 Watt, da ansonsten der MS02 überlastet und irreparabel beschädigt wird.
Die Installation des MS02 muß durch eine Elektrofachkraft erfolgen.
Vorteile:
• Automatisches Schalten in Abhängigkeit vom Umgebungslicht
• Nulldurchgangsschaltung
• Eingebauter Tageslichtsensor
• Erkennung durch Glas, Plastik, nicht metallische Materialien

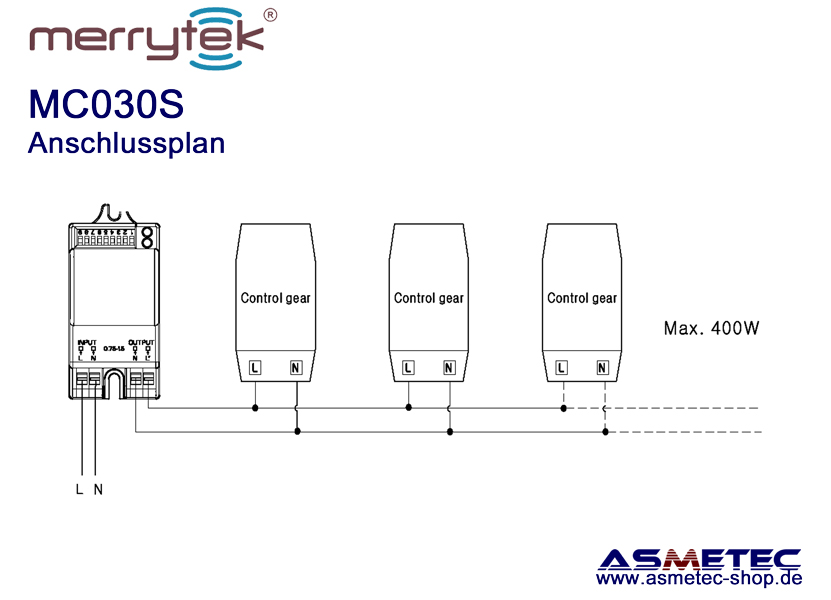

• 4-polige Druckklemmen L - N - N - L‘
• DIP-Schalter zum Einstellen der Parameter
• Kompakte Abmessungen
Hinweis:
Bitte beachten Sie, dass die maximalen Schaltlasten ohm'scher Lasten (z.B. Glühlampe, Halogenlampe) und induktiver Lasten (z.B. LED-Leuchten) unterschiedlich sind. Als Daumenwert rechnen Sie bei induktiven Lasten nur die Hälfte der Schaltlast für ohm'sche Lasten.
Technische Daten:
• Eingangsspannung 220 - 240 VAC - 50/50 Hz
• Für ohmsche bis 400 Watt (z.B. Glühlampen, Halogenlampen)
• Für induktive Lasten bis 200 Watt (z.B. LED-Netzteile, LED-Leuchten)
• Tageslichtsensor: 2 / 10 25 / 50 / 100 / 150 / 200 lux / aus
• Abmessungen: 46 x 36,5 x 22,5 mm (L x B x H)
Synonyme:
Tageslichtsensor, Tageslichtschalter, Dämmerungssensor, Dämmerungsschalter, automatischer Lichtschalter, sensor switch.
Technische Daten
| Beschreibung | Daten / Data | Description |
| Markenname | Merrytek | Brand name |
| Modell | MS02 | Model |
| EAN | EAN 4251192815026 | EAN |
| Besonderheiten | Tageslichtschalter / Daylight switch | Specials |
| Eingangsspannung | 200-240 VAC | Input Voltage |
| HF-Sytem | - | HF-System |
| Gesamtleistung | 200 Watt inductive / 400 Watt ohmic | Input Power |
| Transmitterleistung | - | Transmitter power |
| Leistungsaufnahme | ≤ 0,5 W (Standby) | Power input |
| Erkennungsreichweite | - | Detection zone |
| Erkennungssensitivität | - | Detection sensitivity |
| Haltezeit | - | Hold time |
| Tageslichtsensor | 2 / 10 25 / 50 / 100 / 150 / 200 lux / off | Daylight sensor |
| Montagehöhe | max. 6 m | Mounting height |
| Bewegungserkennung | - | Motion detection |
| Erkennungswinkel | - | Detection angle |
| Betriebstemperatur | -20 ~ + 60°C / 10 ~ 80% rH | Operating temperature |
| IP-Klasse | IP20 | IP rating |
| Abmessungen | 46 x 36 x 22 mm | Sizes |
| Gehäuse | PMMA | Housing |
| Gewicht | 0.100 kg | Weight |
| Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
| Hinweis | Die Daten entsprechen unserem aktuellen Wissensstand, technische Änderungen und Schreibfehler bleiben vorbehalten / The data correspond to our current state of knowledge, technical changes and typing errors are reserved. | Note |
| Hinweise | Notes |
| Verwendungszweck | Application |
| Bewegungsschalter zum automatischen Schalten elektrischer Verbraucher bei Tageslichtserkennung | Motion switch for automatically switching electrical loads when daylight is detected |
| Besonderheiten | Specials |
| Kompakte Abmessungen, Tageslichtsensor | compact design, daylight sensor |
| Installation | Installation |
| Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
| Hinweise | Notes |
| Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Elektronik nicht überhitzt. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Sensorschalters. Bitte beachten Sie die unterschiedlichen maximalen Schaltleistungen bei ohmschen und induktiven Lasten gem. Datenblatt. Der Sensorschalter entspricht den aktuellen CE-Bestimmungen | As with all electronic devices, care must be taken to ensure adequate air circulation so that the electronics do not overheat. We recommend 80% of the rated power of the sensor switch as the maximum connected load. Please note the different maximum switching capacities for ohmic and inductive loads acc. Data sheet. The sensor switch complies with the current CE regulations |
| Entsorgung | Waste Treatment |
| Sensorschalter enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | Sensor switches contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Technische Daten | Technical data |
| Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
| Hinweise zu den Messwerten | Notes for measured data |
| Die technischen Daten haben wir den Datenblättern des Herstellers entnommen. Diese können ohne Vorankündigung geändert werden. | All technical data are taken from original data sheets of the manucaturer. These data may be changed without prior notice |
