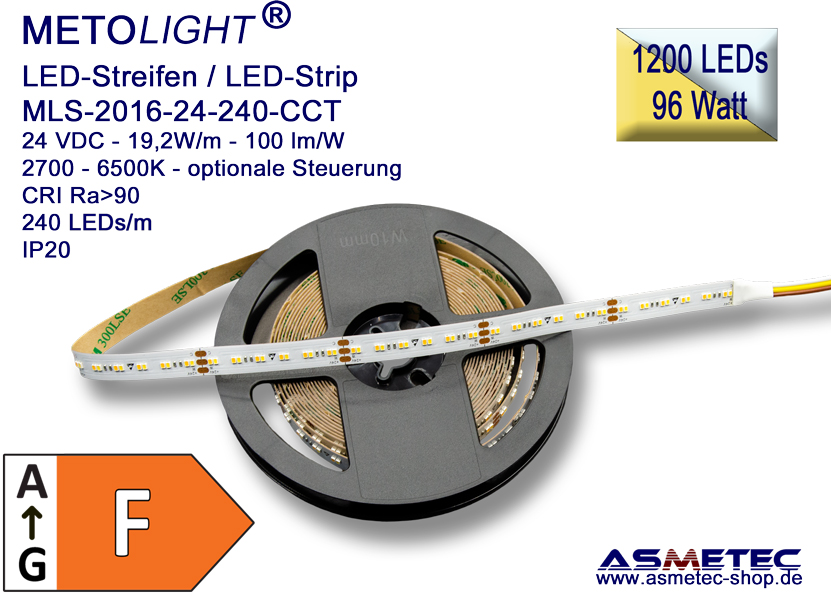

LED-Streifen 2016-24-240A-CCT, 24 VDC, 1200 LEDs, 96 W, IP20, 5 m lang, dual-weiß
METOLIGHT LED-Streifen MLS-2016-24-240A-CCT - dual-weiß - 24 VDC - 96 Watt - IP20
LED-Streifen kaufen Sie bei Asmetec in Profiqualität!
Dual-Weiß, farblich abstimmbar über optionale Steuerung, 240 LEDs/m, 19,2 W/m, 96 W/Rolle, LED-Abstand 8,3 mm, IP20, CRI Ra>90
Die LED-Streifen Serie MLS-2016-CCT sind für den professionellen Einsatz konzipiert. Die LED-Streifen sind mit warmweißen (2700K) und kaltweißen (6500K) LEDs bestückt, die über eine optionale Steuerung eine stufenlos einstellbare Lichtfarbe von warmweiß bis kaltweiß ermöglicht. Wie bei LED-Streifen üblich, erfolgt der Anschluß über eine gemeinsame Anode (Pluspol) und getrennte Kathoden.Durch die sehr hohe Farbtreue mit CRI Ra>90 und Farbkonsistenz von 3McAdams-Linsen wird der Raum mit sehr hoher Lichtgüte, fast wie bei natürlichem Licht ausgeleuchtet.
Die MLS-LEDstreifen (LED-Strips) zeichnen sich durch zahlreiche technische Details aus, womit sich METOLIGHT LED-Streifen von billigen LED-Streifen aus dem Supermarkt oder Baumarkt deutlich abheben.
Es werden hier ausschließlich Hochleistungs-SMDs Typ 2016 der Marke San'An mit einer Effizient von über 110 lm/W (weiß) verwendet, auf flexibler Polyimid-Leiterplatte mit 35 µm Cu-Auflage durch Silberlotpaste fixiert. Somit ist eine langjährige Funktion und gleichbleibende Helligkeit der LEDs über die gesamte Rollenlänge von 5 Metern gewährleistet. Es können maximal 2 Rollen direkt hintereinander geschaltet werden, danach muss wieder Strom vom Netzteil zugeführt werden.
Bei Billigprodukten beträgt die Cu-Auflage meist nur 9 µm, womit eine Aneinanderreihung mehrerer LED-Streifen zu starker Erwärmung und deutlichem Helligkeitsverlust führt. Bei billigen RoHS-Lötpasten basierend auf Wismuth kommt es vermehrt zu Kontaktbrüchen, womit ganze LED-Segmente ausfallen.
Weitere Daten:
LED-Menge: 240 LEDs/m - 1200 LED/Rolle
LED-Abstand: 8,3 mm
LED-Typ: San'An SMD 2016 - 110 lm/W (weiß)
Lichtfarben: warmweiß-2700K / kaltweiß-6500K
CRI Ra >90
Lichtwinkel: 120°
Teilbar: alle 6 LEDs, Markierung auf dem LED-Streifen
Breite: 10 mm
Länge: 5 m
Höhe incl. LEDs: 2 mm
Leiterplatte: Polyimid, weiß, 0,2 mm dick
Cu-Auflage 2Oz - 35 µm
Betriebsspannung: 24 V DC
Anschlussleistung: 19,2 W/m - 96 W/Rolle
Strom: 0,8A/m - 4 A/Rolle
Anwendungsgebiete:
Die LED-Streifen mit Schutzklasse IP20 (Code A) dürfen nur in trockenen Innenräumen zur allgemeinen Dekorationsbeleuchtung verwendet werden. Sie dürfen nicht in feuchter, nasser Umgebung betrieben werden.
Anwendungsgebiete sind Beleuchtung in Schränken, Regalen, Vitrinen, Verkaufstheken, Hintergrundbeleuchtung von Bildern, Spiegeln, Abtrennungen, indirekte Beleuchtung in Decken oder Bodenleisten und vieles mehr.
Lieferformen:
Wir liefern diese LED-Streifen ausschließlich B2B an den Fachhandel oder Installationsbetriebe.
Die LED-Streifen der Serie MLS-2016-24-240A sind lieferbar in den Farben 3000K (warmweiß), 4000K (neutralweiß), 5000K (tagweiß), 6000K (kaltweiß), sowie in Version CCT (dual-weiß)
In weiteren Versionen sind die LED-Streifen auch für 12 VDC, sowie in IP67 lieferbar
Installation:
Die Rückseite unserer LED-Streifen ist mit einem 3M-Klebeband versehen, womit die LED-Streifen auf staubfreien, trockenen Flächen aufgeklebt werden. Wir empfehlen insbesondere bei Dauereinsatz der LED-Streifen das Aufkleben auf Alu-Flachprofile oder unsere speziellen LED-Profile, um eine optimale Wärmeabfuhr zu gewährleisten. Das Aufkleben auf Holz oder andere wärmeisolierende Flächen führt zu Wärmestau und somit verkürzter Haltbarkeit der LEDs.
Elektrischer Anschluss:
Die LED-Streifen müssen an ein stabilisiertes Netzteil mit 24 V DC Ausgangsspannung, wahlweise auch an entsprechende Batterien oder Akkus angeschlossen werden. Bitte achten Sie auf korrekte Polung. Das rote Anschlusskabel führt zum Pluspol des Netzteils. Die Verwendung billiger, unstabilisierter Netzteile kann die LED-Streifen beschädigen, da solche Netzteile meist eine deutlich höhere Ausgangsspannung (abhängig von der angeschlossenen Last) abgeben.
Um die CCT-Funktion zu nutzen, benötigen Sie eine optionale 2-kanal-Steuerung.
Synonyme:
LED Streifen sind auch bekannt unter Bezeichnungen wie LED-Strip, LED-Lichtband, LED-Linearband, LED-Lichtband, LEDstreifen kaufen
Technische Daten
| Beschreibung | Daten / Data | Description |
| Markenname | METOLIGHT | Brand name |
| Modell | MLS-2016-24-240-CCT-IP20 | Model |
| EAN-Nummer | verschiedene | EAN-Number |
| Lichtsystem | gebündeltes Licht/directional light - (DLS) / nicht direkt an Netzspannung / non operating on mains (NMLS) | Light System |
| Vernetzte Lichtquelle CLS | nein - no | Connected Light Source CLS |
| Betriebsspannung | 24 VDC | Input Voltage |
| Gesamtleistung | 19,2 W/m - 96 Watt* - 5 Meter | Input Power |
| Verbrauch | 19,2 kWh/1000h/m - 96 kWh/1000h* - 5 Meter | Consumption |
| Leistungsfaktor | Pf > 0,90 | Power factor |
| Dimmbar? | ja / yes | Dimmable? |
| Lichtquelle | 240 x LED-SMD 2016 / m - total 1200 LEDs | Light Source |
| LED Marke / Typ | SanAn | LED brand/model |
| Farblich abstimmbare Lichtquelle CTLS | ja - mit optionaler Steuerung / yes - with optional controller | Colour tunable Lightsource CTLS |
| Blendschutz | nein - no | Anti glare shield |
| Energieklasse - EU 2019/2015 | F | Energy Class EU 2019/2015 |
| auf einer Skala von A bis G (wenig effizient) / on scale of A to G (less efficient) | ||
| Photobiolog. Klasse | 1 | Photobiolog. Class |
| Lichtwinkel | 120°* | Beam Angle |
| Lichteffizienz | 100 lm/W* | Light Efficacy |
| Warmweiss WW | 2500 - 2700K -1500 lm/m - dominant 585 nm +/- 20 - x:0,44 / y:0,40 / u:0,25 / v:0,35* | Warm White WW |
| Kaltweiß CW | 6000 - 6500K - 1600 lm/m - dominant 500 nm +/- 20 - x:0,32 / y:0,34 / u:0,20 / v:0,32* | Cold White CW |
| Hinweis Nutzlichtstrom | Der Nutzlichtstrom bezieht sich auf Messung im breiten Kegel von 120° - The useful luminous flux refers to measurement in wide cone 120 ° | Note Luminous Flux |
| Farbkonsistenz | <= 3McAdams | Colour Consitency |
| Lichterhalt 6000h | LMF >= 0,90* | Lumen Maintanance 6000h |
| R4 | WW: 81 / NW: 83 / DW: 83 / CW: 84* | R4 |
| R9 | WW: 9 / NW: 14 / DW: 6 / CW: 14* | R9 |
| R15 | WW: 74 / NW: 77 / DW: 77 / CW: 77* | R15 |
| CRI | CRI Ra > 90* | CRI |
| LED-Lebensdauer | 30.000 h (L70B50)* | LED-Life |
| Schaltzyklen (ein/aus) | > 100.000* | Switch Cycles (on/off) |
| Stroboskopeffekt | SVM < 0,4* | Stroboscopic effect |
| Flimmern | Pst LM < 1* | Flicker |
| Blendschutz | nein - no | Anti-glare shield |
| LED-Versorgung | 24 VDC | LED-Supply |
| LED-Gruppen | 6 LEDs | LEDs grouped |
| Teilbar | 6 LEDs - 5,08 cm | Cuttable |
| Klassen | IP20 | Classes |
| Abmessungen | PCB-Breite 10 mm, Höhe 3 mm, Länge 5 m - PCB width 10 mm, height 3 mm, length 5 m | Sizes |
| Gewicht | 0,85 kg | Weight |
| Betriebsbereich | -15°C - + 35°C – 10-90% rH | Work Conditions |
| Hinweise | nur an für LEDs geeigneten Netzteilen 24 VDC Ausgangsspannung betreiben - Only connect to LED power drivers. Irrtum und Schreibfehler vorbehalten. Technische Daten zur Produktverbesserungen können ohne Voranmeldung geändert werden. - Subject to errors and typing errors. Technical data for product improvements can be changed without prior notice | Notes |
| * | Messdaten unterliegen den typischen Schwankungen von Serienfertigung - Measure data are subject to the typical fluctuations in series production | * |
| Normen | CE-Konformität nach / CE-Conformity acc to: EN 60598-1:2008, IEC 62321-3:2013, IEC 62321-5:2013, IEC 62321-4:2013 + AMD1:2017, IEC 62321-7:2015, IEC 6321-7-2:2017, IEC 62321-6-2015, IEC 62321-8:2017, RoHS 2011/65/EU, RoHS EU 2015/863, EN 55015:2013+A1:2015, EN 61547:2009, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-6, EU2019/2015 | Standards |
| Herstellerinformationen | Asmetec GmbH - Carl-Benz-Str. 4 - 67292 Kirchheimbolanden - Germany - www.asmetec.de - info@asmetec.de - WEEE DE74399040 | Manufacturer Information |
| Hinweise | Notes |
| Verwendungszweck | Application |
| LED-Streifen für allg. Beleuchtungsaufgaben im industriellen oder gewerblichen Bereich mit fester Installation. | LED-Strip for common lighting applicaions in industrial and commercial areas with fixed installation. |
| Besonderheiten | Specials |
| Hohe Cu-Auflage für professionellen Einsatz, Hohe Farbwiedergabe CRI Ra>90 | High copper plating for professional use, high color rendering index CRI Ra>90 |
| Installation | Installation |
| Montage über rückseitigen Klebestreifen auf wärmeleitenden Oberflächen, vorzugsweise auf Metolight Aluminium-Profilen. Anschluß nur an LED-Netzteile mit passender Ausgangsspannung. Die Leistung des LED-Netzteils sollte 20% über der Gesamtleistung der angeschlossenen LED-Leuchtmittel liegen. Elektrischer Anschluß nur durch geschulte Elektriker unter Beachtung der örtlichen Sicherheitsvorschriften im Umgang mit Elektrizität. | Mounting with adhesive strips on the back on heat-conducting surfaces, preferably on Metolight aluminum profiles. Connection only to LED power supply units with a suitable output voltage. The output of the LED power supply should be 20% above the total output of the connected LED lamps. Electrical connection only by trained electricians in compliance with the local safety regulations for handling electricity. |
| Hinweise | Notes |
| Wie bei allen LED-Leuchtmitteln ist auf ausreichende Luftzirkulation zu achten, damit die LED-Lampe nicht überhitzt. Die Gesamtenergieeffizienz und Lichtverteilung dieses LED-Leuchtmittels wird von der Bauart der Lichtanlage bestimmt, in der es verwendet wird. Messdaten unterliegen üblichen Toleranzen. Daten gem. Asmetec-Labor bzw. nach Werksangaben sowie. EU 2019/2015, 2010//30/EU, 2011/65/EU | As with all LED-Lights take care for sufficient air ventilation to prevent LED overheating. The total efficiency and light distribution of this LED depends on the structure of the luminaire where it is used in. Technical data subject common tolerances. Measure data acc. Asmetec Test lab or original manufacturer data and acc. EU 2019/2015, 2010//30/EU, 2011/65/EU |
| Entsorgung | Waste Treatment |
| LED-Leuchtmittel enthalten Wertstoffe. Bitte geben Sie die Lampen nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-luminaires contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Prüfberichte | Test Reports |
| Individuelle Prüfberichte zu colorimetrischen, photometrischen und elektrischen, elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for colorimetric, photometric, electrical and electromagnetical data upon request made in own lab. |
| Technische Daten | Technical Data |
| Technische Daten können ohne Vorankündigung geändert werden, wenn sie zur Produktverbesserung dienen. Bitte beachten Sie unsere technischen Datenblätter zu den einzelnen Produkten. | Technical data are subject to change without prior notice to improve the product. Please note our technical data sheets provided for each product. |
| Lichttechnische Daten | Light technical Data |
| Aktuelle lichttechnische Daten aus der Messung im Spektrometer sowie Lichtverteilungskurven aus der Messung im Goniophotometer zur Verwendung in Lichtberechnungsprogrammen wie Dialux, Relux oder anderen senden wir Ihnen auf Anfrage gerne zu | latest light test reports measured in our spectrometer and light distribution curves measured in our goniophotometer to be used in light calculation programs such as Dialux, Relux and others are available upon request |
