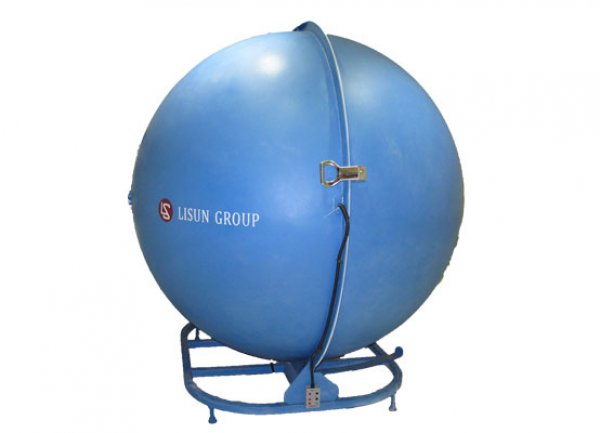

Ulbrichtkugel IS-200

Diese Ulbrichtkugel ist geeignet zur Messung von LEDs, LED-Lampen, LED-Röhren bis 150 cm, Glühlampen, Leuchtstoffröhren bis 150 cm, Energiesparlampen,  Komplettleuchten wie Fluter, Strahler, Downlights, usw..

Spezifikation:
• Durchmesser: IS-2,0m (φ2,0)
andere Durchmesser lieferbar: IS-0.3M (φ0.3m)、IS-0.5M (φ0.5m)、IS-1.0M (φ1.0m)、IS-1.5M (φ1.5m)、IS-1,75M (φ1,75m).
• Die innere Beschichtung entspricht CIE Pub.No.84(1989)
• Material: Reines Bariumsulfat (BaSO4)
• BaSO4 Beschichtung: ρ(λ)≥0.96(450nm~800nm) und ρ(λ)≥0.92(380nm~450nm)
• Feine diffuse Reflexion: Reflexion ρ≈0.8 und Genauigkeit ρ(λ)<1.5%

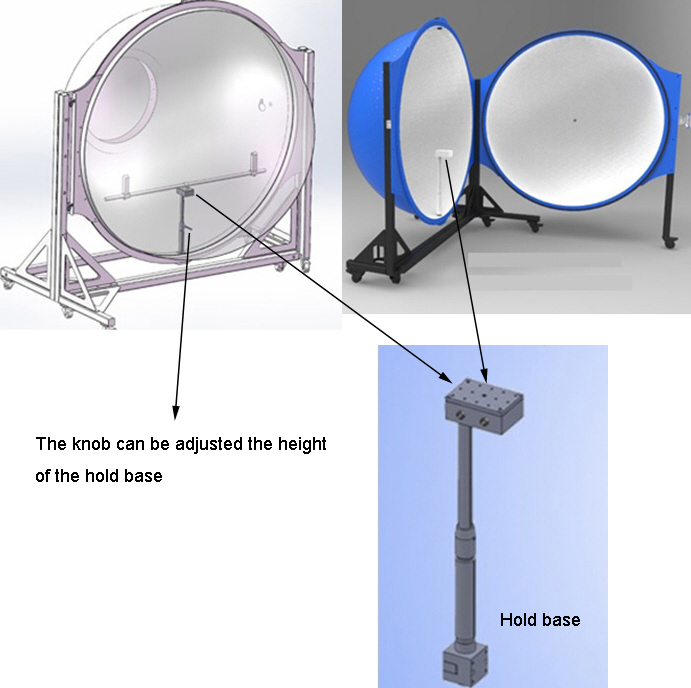

• Integrierte Lampenhalterungen:
   Die vertikale, höhenverstellbare Halterung ist für E40, mittels optionaler Adapter auch für andere Schraub/Steckfassungen erweiterbar.
   Die horizontale Halterung ist für T5/T8/T12 Röhren, leicht verstellbarer im Abstand der Fassungen
• Hilfslampen-Einlass integriert. Hilfslampen und Ansteuerung sind optional
• 2  Foto Detektor Ports, einer für optisches Fiberkabel, eine Sensor-Öffnung für Farbdetektor

Die traditionelle übliche Ulbrichtkugel ist aus mehreren Teilen gefertigt und wird zerlegt angeliefert.
Lisun hat eine besondere Technik entwickelt, um die Kugeln in 2 Halbsphären mit hoher Präzision zu fertigen. Dadurch sind diese Kugeln sehr nah am Kugelnormal, wodurch die Testergebnisse genauer werden.
Die Kugeln werden komplett montiert geliefert, was bei den Durchmessern ab 1,5 m meist im 20" Container erfolgt, zusammen mit der übrigen Messtechnik. Kleinere U-Kugeln sind auf Paletten verpackt.


Theorie und Anwendung:
Die Ulbrichtkugel arbeitet in Verbindung mit einem Spektrometer zur Messung von photometrischen, colorimetrischen und radiometrischen Daten von Leuchtmitteln.  Der Testbereich dieser Kugel liegt zwischen 0,1 und 1.999.900 lm

Optional auch lieferbar als Version IS-200-MA mit Halterung für Leuchten bis 20 kg:
