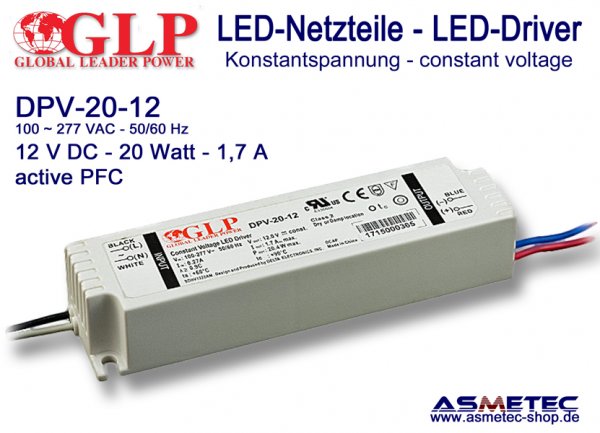

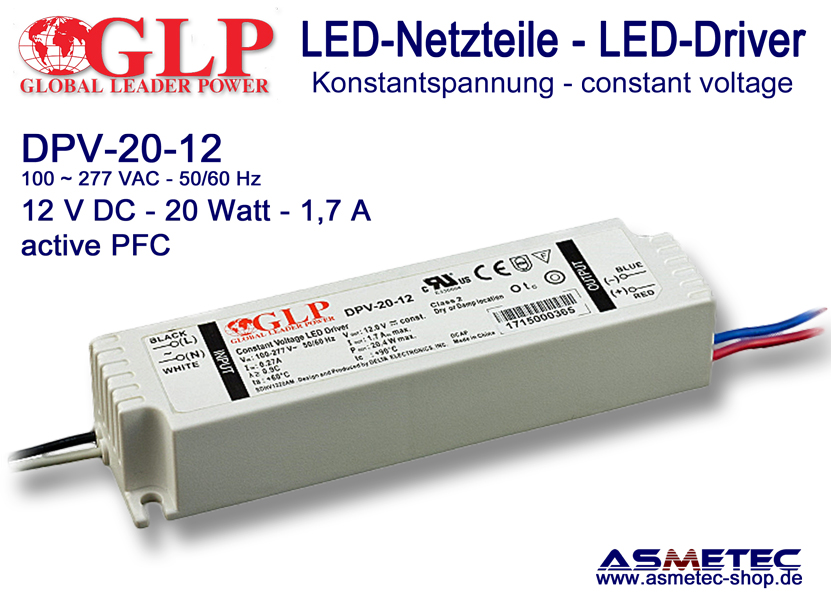

Schaltnetzteil GLP DPV-20-12, 12 Volt DC, 20 Watt, IP54, PFC
Schaltnetzteil GLP DPV-20-12, 12 Volt DC, 20 Watt, IP54
Konstantspannungs-Netzteil für die LED-Lichttechnik mit integriertem Schutz gegen Kurzschluss und Überlast.
Dieses sehr kompakt und flach gebaute LED-Netzteil, SELV, Schutzklasse II, hat eine auto-recover Schutzschaltung, die bei Überlast und Kurzschluss am Ausgang anspricht, sowie aktive PFCDie Eingangsspannung kann in weitem Bereich zwischen ca. 90 und 277 V AC - 47-63 Hz liegen (UL-cert E33604). Es liefert eine konstante Ausgangsspannung von 12 V DC +/- 5% bei einer Maximalleistung von 20 Watt. Das Netzteil ist ideal zur Versorgung gem. DIN EN 55015 von 12 Volt LED-Lampen (z.B-G4, MR16- Sockel) wie spezielle LED-Röhren, LED- Module und andere Verbraucher mit Eingangsspannung 12 VDC , max. 20 Watt. Durch die flache und sehr kompakte Gehäuseform es ideal zur Verwendung in z.B. Möbeln, in flachen Decken oder sonst beengten Raumverhältnissen.
Das vergossene Netzteil entspricht der Schutzart IP54 und kann somit auch im überdachten Außenbereich verwendet werden. Das Netzteil ist nicht dimmbar, die Kühlung muss durch ausreichende Luftzufuhr erfolgen. Die zulässige Arbeitsumgebung liegt bei -20°C ~ +50°C, 20-90% rH, nicht kondensierend.
Technische Daten:
Eingangsspannung: 90-277 VAC, typisch 230 VAC, 50/60 Hz
Ausgangsspannung: 12 VDC
Ausgangsstrom: 1,7 A
Leistung: 20 Watt
Abmessungen: 135 x 34 x 25 mm (L x B x H)
Weitere Daten entnehmen Sie bite dem Datenblatt im Downloadbereich
VE- für Großhändler: 50 Stück - Bitte erfragen Sie unseren aktuellen Mengenpreis
Die Marke GLP - Global Leader Power ist gem. ElektroG bei der Stiftung EAR für Asmetec registriert.
Datenblätter & Downloads
Technische Daten
| Beschreibung | Daten / Data | Description |
| Markenname | GLP | Brand name |
| Modell | DPV-20-12 | Model |
| EAN | EAN 4251192842350 | EAN |
| Besonderheiten | Konstantspannung, aktive Schutzschaltung - constant voltage, active protection circuits | Specials |
| Eingangsspannung | 90~277 VAC | Input Voltage |
| Frequenz | 47 ~ 63 Hz | Frequency |
| Gesamtleistung | 20 Watt | Input Power |
| AC-Strom | 0,15A / 230VAC | AC current |
| Anlaufzeit | < 0,5 sec | Setup time |
| Leistungsfaktor | Pf > 0,80 | Power factor |
| Leerlauf-Leistungsaufnahme | < 0,3 W | No Load Power Consumption |
| Isolationsklasse | II | Isolation classs |
| IP Schutzart | IP54 | IP Class |
| Dimmbar? | nein / no | Dimmable? |
| Ausgangsspannung | 12 VDC +/- 2% | Output Voltage |
| Ausgangsstrom | 1,7 A +/- 2% | Output Current |
| Störspannung | 360 mV p-p - 20 MHz | Ripple&Noise |
| Integrierter Schutz | Integrated Protections | |
| Überspannung | max 34 V | Over Voltage |
| Überstrom | 110~150% - auto recover | Over Current |
| Kurzschluß | hiccup mode - auto recover | Short Circuit |
| Übertemperatur | 120°C +/- 5°C | Over Temperature |
| Lagerung | -40°C ~ +80°C, 10~95% rH | Storage |
| Arbeitstemperatur | -30°C ~ +70°C | Working Temperature |
| Feuchtigkeit | 20 ~ 90% rH | Humidity |

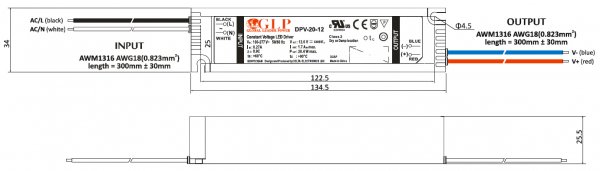

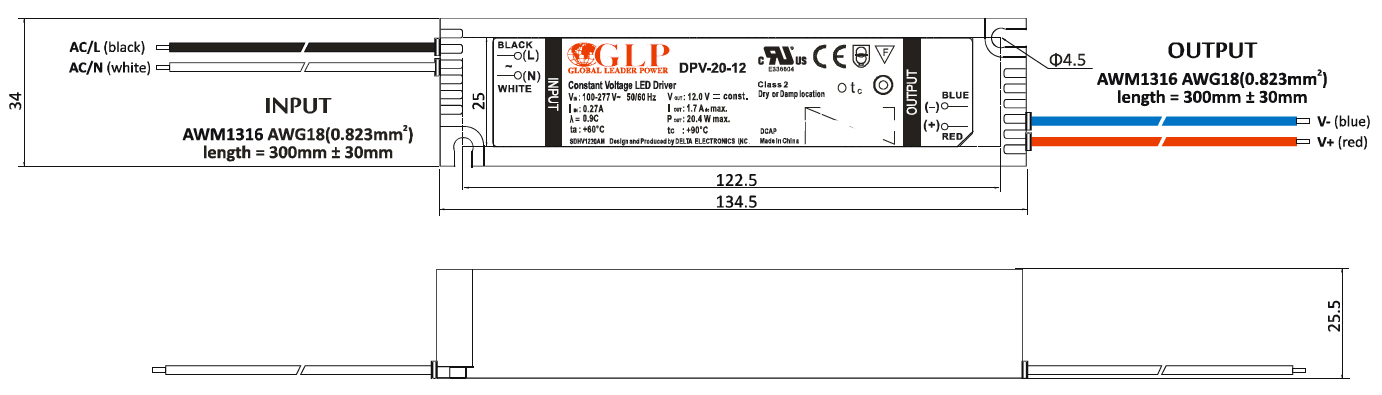

| Abmessungen | 135 x 34 x 25 mm (L x W x H) | Sizes |
| Gehäuse | PMMA | Housing |
| Gewicht | 0.170 kg | Weight |
| Weitere Infos | Bitte lesen Sie das technische Datenblatt - Please read the technical data sheet | More information |
| Entspricht | CE, RoHS, 98/11/EC, UL | Complies |
| Normen | EN 61347-1, EN 61347-2-13, UL 8750, EN 55015, EN 61547; IEC 61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 class C | Standards |
| Hinweise | Notes |
| Verwendungszweck | Application |
| LED-Netzteil mit Konstantspannung 12 V DC zur Versorgung von LED-Leuchtmitteln mit entsprechenden Anschlusswerten | LED-driver constant voltage 12 V DC to feed suitable LED lights |
| Besonderheiten | Specials |
| Netzteil mit integrierter Schutzschaltung, auto-recover | LED-driver with built in protection - auto-recover |
| Installation | Installation |
| Installation nur durch Elekrofachkraft unter Beachtung der allg. Vorschriften beim Umgang mit elektrischen Geräten und an Netzspannung. Installation darf nur an spannungsfrei geschalteten Anlagen und Leitungen erfolgen. | Installation only by expert watching the common rules when working with electricity and mains power. Installation only when power line is off. |
| Hinweise | Notes |
| Wie bei allen elektronischen Geräten ist auf ausreichende Luftzirkulation zu achten, damit die Netzteile nicht überhitzen. Wir empfehlen als maximale Anschlussleistung 80% der Nennleistung des Netzteils. Das Netzteil entspricht den aktuellen CE-Bestimmungen nach EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 | Make sure that there is sufficient air ventilation to avoid over heating. We recommend to charge the driver at max. 80% of nominal power. The driver complies with latest CE-regulations acc to EN61347-1, EN61347-2-13, IP67, EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11, EN61000-3-3; EN61000-3-2 |
| Entsorgung | Waste Treatment |
| LED-Netzteile enthalten Wertstoffe. Bitte geben Sie die Netzteile nach Gebrauch beim Wertstoffhof ab oder senden Sie sie an Asmetec zum Recycling zurück. | LED-drivers contain valuable raw materials. Please dispose them after use at the Local Court of Value Materials or return them for free disposal to Asmetec. |
| Technische Daten | Technical data |
| Technische Daten die der Produktverbesserung dienen können ohne Vorankündigung durch den Hersteller geändert werden. | Technical data to improve product quality may be changed without prior notice |
| Hinweise zu den Messwerten | Notes for measured data |
| 1. Alle Parameter werden mit Eingang 230VAC, Nennlast und 25 ° C Umgebungstemperatur gemessen. 2. Störspannungen werden bei Bandbreite 20MHz gemessen, mit 12" Twisted-Pair-Kabel mit einem 0,1 uF und parallelen Kondensator 47μF abgeschlossen. 3. Die Toleranzen beinhalten Anlauf, Netzregelung und Lastregelung. 4. Die Stromversorgung wird als als eine Komponente angesehen, die mit der endgültigen Ausrüstung in Kombination betrieben wird. Da EMV-Leistung durch die komplette Installation beeinflusst wird, muss die endgültige Ausstattung erneut qualifizieren werden. | 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1μF i 47μF parallel capacitor. 3. Tolerance incudes set up tolerance, line regulation and load regulation. 4. Setup and rise time is measured from 0 to 90% rated output voltage. 5. Power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment must be re-qualify to comply with EMC Directives. |
| Prüfberichte | Test Reports |
| Individuelle Prüfberichte zu elektrischen und elektromagnetischen Daten erstellen wir auf Wunsch im eigenen Labor. | Individual test reports for electrical and electromagnetical data upon request made in own lab. |
