ESD-Erdungsstecker EPlug8, 1 x 10 mm Druckknopf

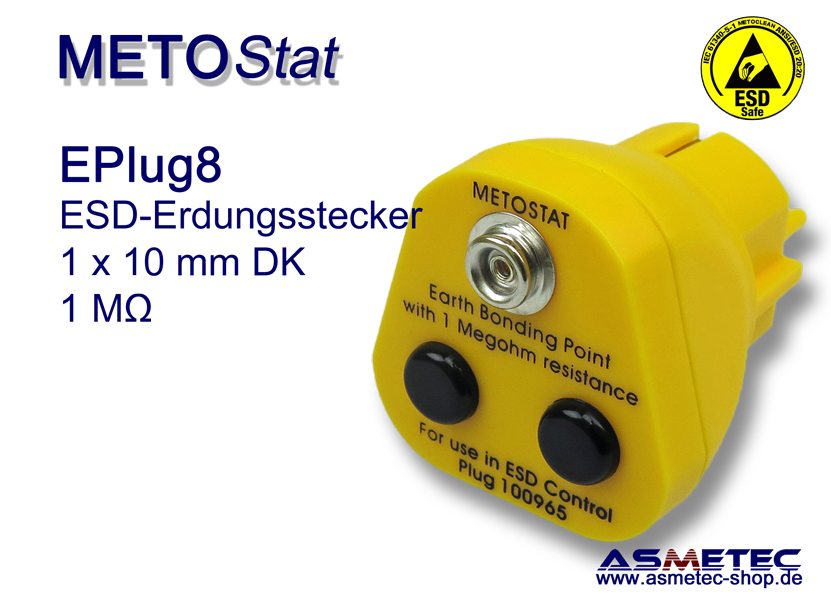

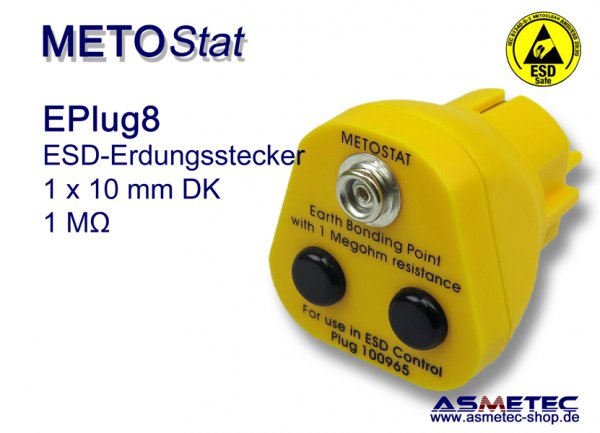

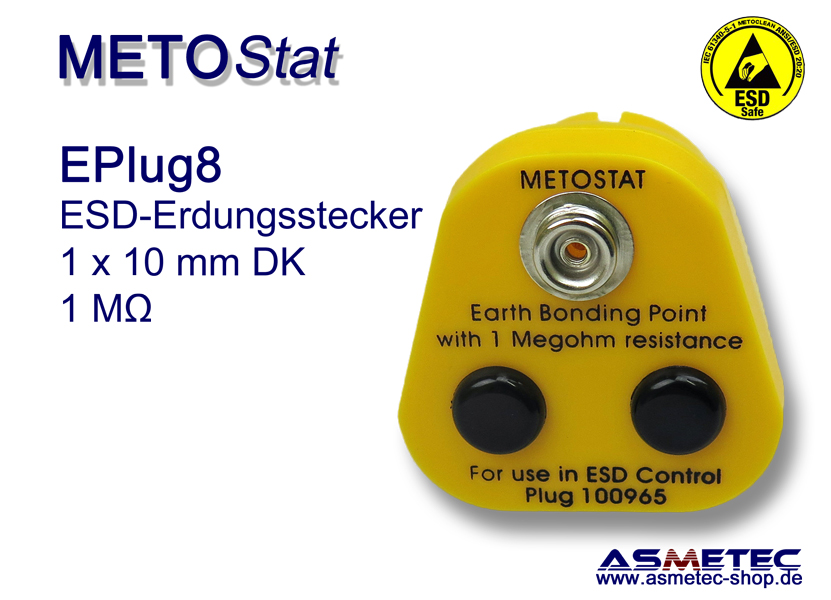

METOSTAT ESD-Erdungsstecker EPlug8

Erdungsbaustein für Schuko-Steckdosen zur ESD-sicheren Erdung von Arbeitsplatz und Personen

1 x 10 mm Druckknopf

Erdungsbaustein aus gelbem Kunststoff zum Einstecken in Schuko-Steckdosen. Über den Schutzkontakt der Schuko-Steckdose werden die Druckknöpfe über jeweils einen eigenen Schutzwiderstand verbunden. (Hier wird natürlich eine einwandfreie Installation der Steckdosen vorausgesetzt)
An den 10 mm Druckknopf können Erdungskabel (Spiralkabel oder Glattkabel) mit 10 mm Druckknopf angesteckt werden. Jeder Druckknopf ist mit einem 1 MOhm Schutzwiderstand ausgestattet.

Typische Installation:
ESD-Tischmatte wird über ein Erdungsglattkabel mit dem Erdungsbaustein (Erdungsterminal) verbunden.
Die Personenerdung erfolgt über ein Handgelenkband, welches über ein Erdungs-Spiralkabel wahlweise mit der Tischmatte oder dem Erdungsbaustein verbunden wird.

Hinweis:
Bitte achten Sie auf die Größe der Druckknöpfe an den Handgelenkbändern, der Tischmatte und des Erdungsbausteins. Üblicherweise werden die Kontake mit Druckknöpfen 4 mm, 7 mm und 10 mm sowie mit 4 mm Bananenstecker/Buchse angeboten.
Handgelenkbänder, Boden- und Tischmatten, Erdungsstecker haben zumeist männliche Druckknöpfe, die Erdungskabel sind mit weiblichen Druckknöpfen ausgestattet.
