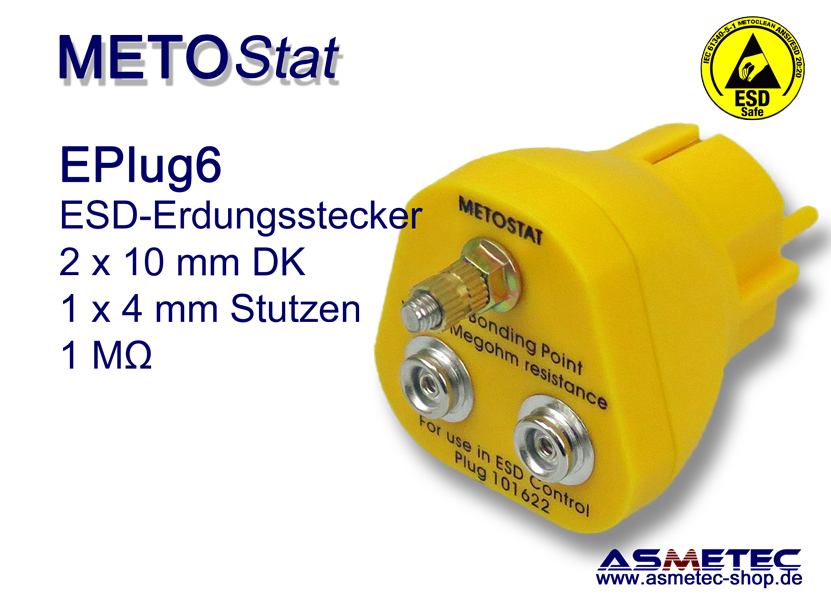

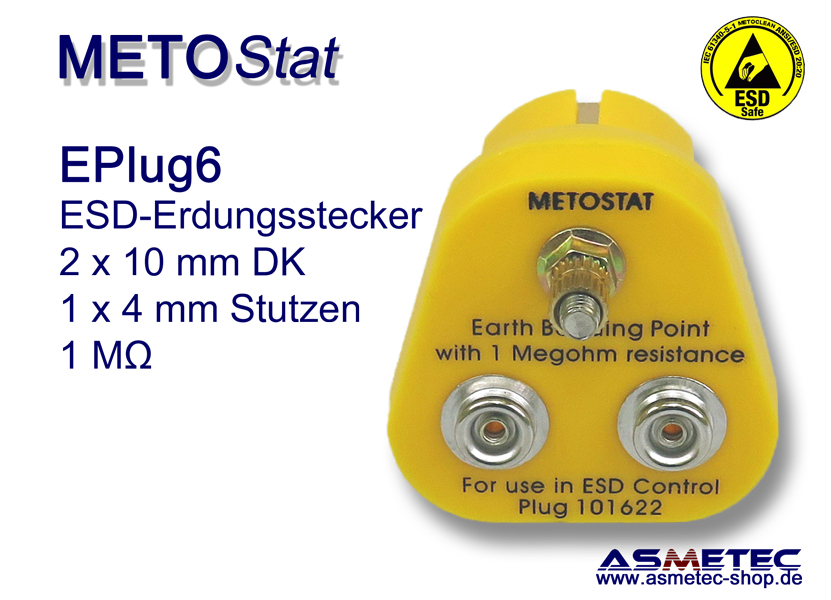

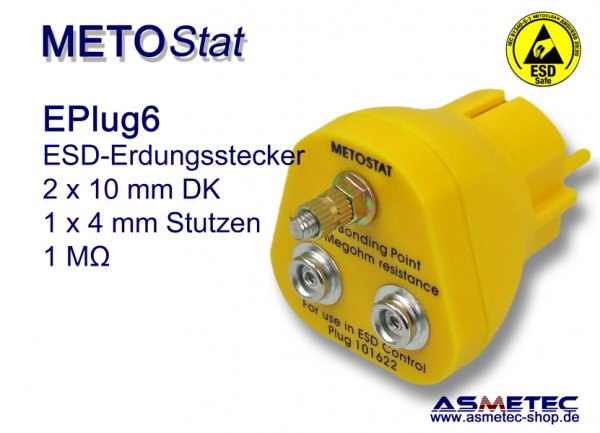

ESD-Erdungsstecker EPlug6, 2 x 10 mm Druckknopf
METOSTAT ESD-Erdungsstecker EPlug6
Erdungsbaustein für Schuko-Steckdosen zur ESD-sicheren Erdung von Arbeitsplatz und Personen
2 x 10 mm Druckknopf, 1 x 4 mm Schraube
Erdungsbaustein aus gelbem Kunststoff zum Einstecken in Schuko-Steckdosen. Über den Schutzkontakt der Schuko-Steckdose werden die Druckknöpfe über jeweils einen eigenen Schutzwiderstand verbunden. (Hier wird natürlich eine einwandfreie Installation der Steckdosen vorausgesetzt)An die 2 x 10 mm Druckknöpfe und die Erdungsschraube können Erdungskabel (Spiralkabel oder Glattkabel) mit 10 mm Druckknopf bzw. Kabelöse ngesteckt werden. Jeder Druckknopf ist mit einem 1 MOhm Schutzwiderstand ausgestattet.
Typische Installation:
ESD-Tischmatte wird über ein Erdungsglattkabel mit dem Erdungsbaustein (Erdungsterminal) verbunden.
Die Personenerdung erfolgt über ein Handgelenkband, welches über ein Erdungs-Spiralkabel wahlweise mit der Tischmatte oder dem Erdungsbaustein verbunden wird.
Hinweis:
Bitte achten Sie auf die Größe der Druckknöpfe an den Handgelenkbändern, der Tischmatte und des Erdungsbausteins. Üblicherweise werden die Kontake mit Druckknöpfen 4 mm, 7 mm und 10 mm sowie mit 4 mm Bananenstecker/Buchse angeboten.
Handgelenkbänder, Boden- und Tischmatten, Erdungsstecker haben zumeist männliche Druckknöpfe, die Erdungskabel sind mit weiblichen Druckknöpfen ausgestattet.
