ESD-Erdungsstecker EPlug4, 1 x 4 mm Bananenbuchse

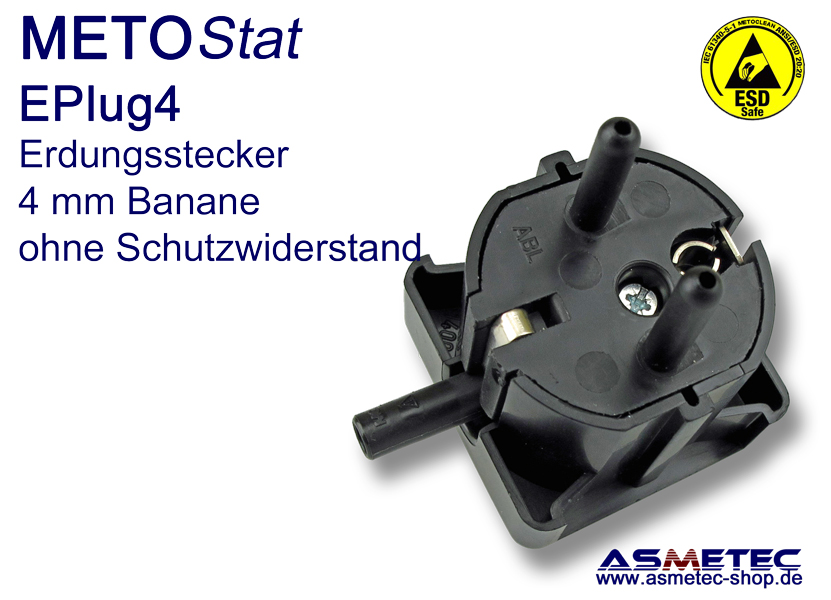

METOSTAT ESD-Erdungsstecker EPlug4

Erdungsbaustein für Schuko-Steckdosen zur ESD-sicheren Erdung von Arbeitsplatz und Personen

1 x 4 mm Bananenbuchse

Erdungsbaustein aus schwarzem Kunststoff zum Einstecken in Schuko-Steckdosen. Über den Schutzkontakt der Schuko-Steckdose wird die Bananenbuchse verbunden. (Hier wird natürlich eine einwandfreie Installation der Steckdosen vorausgesetzt). Der Erdungsstecker enthält keine Schutzwiderstand. Angeschlossene Teile für die Personenerdung müssen daher einen Erdungswiderstand intewgriert haben.
An die Bananenbuchse können Erdungskabel (Spiralkabel oder Glattkabel) mit 4 mm Bananenstecker angesteckt werden.

Typische Installation:
ESD-Tischmatte wird über ein Erdungsglattkabel mit dem Erdungsbaustein (Erdungsterminal) verbunden.
Die Personenerdung erfolgt über ein Handgelenkband, welches über ein Erdungs-Spiralkabel wahlweise mit der Tischmatte oder dem Erdungsbaustein verbunden wird.

Hinweis:
Bitte achten Sie auf die Größe der Druckknöpfe an den Handgelenkbändern, der Tischmatte und des Erdungsbausteins. Üblicherweise werden die Kontake mit Druckknöpfen 4 mm, 7 mm und 10 mm sowie mit 4 mm Bananenstecker/Buchse angeboten.
Handgelenkbänder, Boden- und Tischmatten, Erdungsstecker haben zumeist männliche Druckknöpfe, die Erdungskabel sind mit weiblichen Druckknöpfen ausgestattet.
