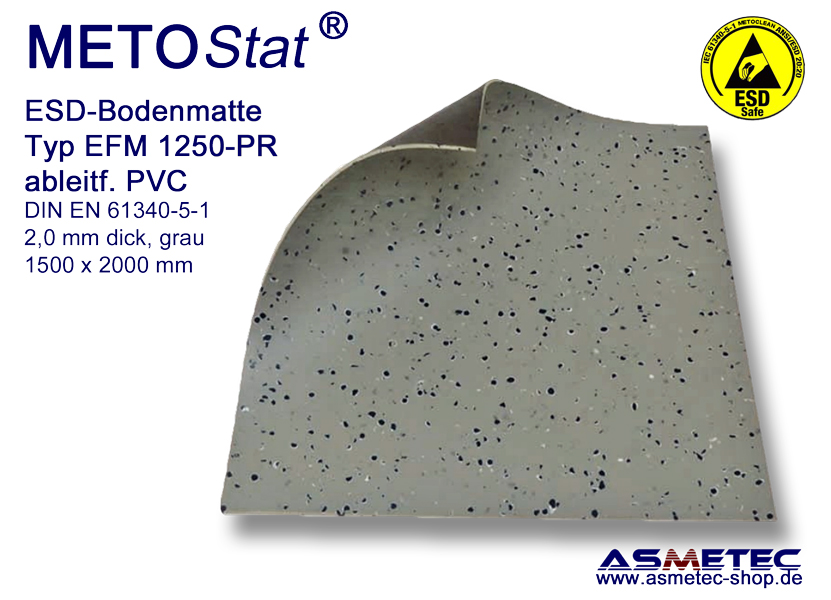

ESD-Bodenmatte EFM-1250-15-20-PR, 150 x 200 cm
ESD-Bodenmatte EFM-1250-15-20-PR, grau, 150 x 200 cm
ableitfähige PVC-Matte, stuhlrollengeeignet, 2 mm dick
Diese ESD-Bodenmatte im Format 150 x 200 cm, 2 mm dick, hat abgerundete Ecken und 2 x 10 mm Druckknopf. Sie wird mit einem glatten Erdungskabel geliefert.
Die Bodenmatte wird einfach auf den vorhandenen Boden gelegt und mit dem mitgelieferten Erdungskabel an einen Erdungspunkt angeschlossen. Die Matte ist für Stuhlrollen geeignet, die ableitfähige Rückseite hat einen Punkt-zu-Punkt-Widerstand von 10^3 bis 10^4 Ohm, der Widerstand zum erdungsfähigen Punkt Rgp liegt 10^6 bis 10^8 Ohm.
Diese Matte ist auch als Rollenware 2 m breit, 9 m lang lieferbar, dann jedoch ohne Erdungspunkte und ohne abgerundete Ecken. Ebenso können kundenindividuelle Zuschnitte aus Basis der Rollenware angefertigt und Erdungsdruckknöpfe nach Ihren Vorgaben eingebracht werden.
Anwendungsbereich:
ESD-Bodenmatte zum Belegen von Fußböden an Arbeitsplätzen, aber auch als Regalboden oder auf Transportwägen für Arbeitsplätze im Bereich der Elektronik, Leiterplatte, Bestückung, Reparaturbereich, Optik, Reinraum- und ESD-Bereiche.
Erdung:
Über das mitgelieferte Erdungskabel, per Druckknopf an einem der beiden Erdungspunkte angeschlossen, das andere Kabelende an einem Erdungspunkt angeschlossen. Größere Flächen, bzw. mehrere dieser Matten im Verbund zusätzlich mit selbstklebendem Aluminiumband (Artikel Asmetec 101334, Rolle 50 mm x 50 m lang) in einem Rasterformat ca. 50 x 50 cm auf den Untergrund der abzudeckenden Fläche kleben und mit einem Erdungspunkt verbinden.
Durch das Eigengewicht der Matte entsteht eine elektrische Verbindung zwischen der ableitfähigen Matte und dem Aluminiumband. Das Aluminiumband kann dann an einer geeigneten Stelle, z.B. an Schutzerde (PE) geerdet werden.
Technische Daten EFM 1250-15-20-PR:
Breite: 150 cm
Länge: 200 cm
Dicke: 2 mm
Farbe: grau meliert
Oberfächenwiderstand Oberseite Rgp: 10^6 bis 10^8 Ohm
Oberflächenwiderstand Unterseite Rgp: 10^3 bis 10^4 Ohm
Weitere Lieferformen:
Wir liefern diese Bodenmatte auch als Zuschnitt und als Rollenware 2 m breit, 9 m lang
Technische Daten
| Beschreibung | Daten / Data | Description |
| Markenname | METOSTAT | Brand name |
| Modell | EFM-1250-PR | Model |
| EAN-Nr | EAN 4251192850188 | EAN Number |
| Komposition | ableitf. PVC / dissipative PVC | Composition |
| Dicke | 2 mm | Thickness |
| Spez. Flächengewicht | EN ISO 23997 / EN 430: 3100 g/cm² | spec. surface weight |
| Breite | 150 cm | Width |
| Länge | 200 cm | Length |
| Oberflächenwiderstand oben Rgp | EN 61340-4-1: 10^6 ~ 10^8 Ohm | Surface Resistance top Rgp |
| Punkt-zu-Punkt-Widerstand Rückseite Rpp | EN 61340-2-3: 10^3 10^4 Ohm | Surface Resistance back Rpp |
| Körperspannung | DIN EN 61340-4-5: < 100V schuhabhängig /depending on shoes | Body Voltage |
| Isolationswiderstand Ri | DIN VDE 0100-610: > 5x10^4 Ohm (<500 Volt) | Isolation resistance Ri |
| Entspricht | EN 61340-5-1 | Complies |
| Shorhärte oben | EN ISO 868: >= 90 | Shore hardness top |
| Resteindruck | EN ISO 24343-1 / EN 433: < 0,02 mm | Impact Power |
| Lichtechtheit | EN 20105-B02: >= 7 | Light safe |
| Brandverhalten | DIN 4102 (B2): Bfl-s1 | Fire Proof |
| Wärmeleitfähigkeit | EN ISO 10456 / EN 12524: 0,25W/m K | Heat conductive |
| Rutschfestigkeit | DIN 51130 / BGR 181: R9 | Skid Resistance |
| Widerstandsfähig gegen | vielen Säuren, Ölen, Fetten, Lösemitteln - acids, oil, grease, solvents | Resistant to |
| Toleranz techn. Daten | +/- 10% | Tolerance techn. Data |
| Hinweis | Lieferbar als Rollenware, Rollenabschnitt, Zuschnitt in verschiedenen Abmessungen, technische Änderungen vorbehalten, chargenweise Farbabweichungen möglich, - Available as roll ware, roll cut off, cut to size, change of technical data reserved, color deviations possible from batch to batcht | Notes |
