Bicolor-Steuerung 2CTM07 -12 V / 24 V DC, 196 W Watt

zur Unterputz-Montage in 60 mm Schalterdosen

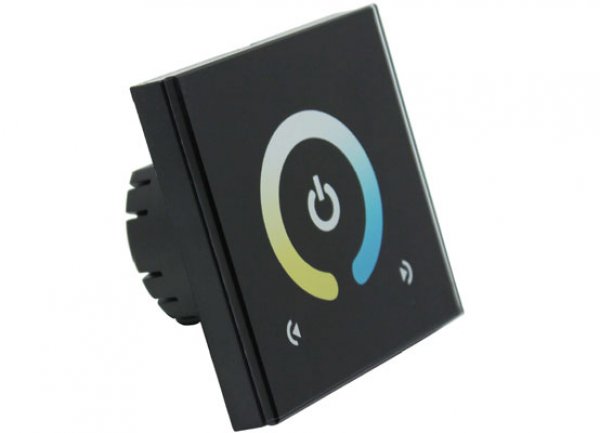

Dieser neue Bicolor-Controller läßt sich in übliche Schalterdosen einbauen. Über das durch kratzfestes Glas geschütze, berühremfindliche Bedienfeld lassen sich die Lichtfarben von kaltweiß bis warmweiß (oder eben andere 2-Farb-LEDs) in 47 Stufen einstellen.
Über die beiden Stufentaser kann die Lichtfarbe in 11 Stufen von warmweiß bis kaltweiß eingestellt werden.

Hierbei werden ausgehend von 100% warmweiß bei jedem Schritt 20% kaltweiß addiert und ab 50/50 % Einstellung (tagweißes Licht) dann 20% der warmweißen LEDs gedimmt, bis schließlich nur noch kaltweißes Licht erstahlt.

Diese Steuerung ist natürlich auch für unsere anderen bicolor LED-Streifen (blau/weiß, blau/rot, rot/weis usw.) geeignet

Die 2CTM07 mit schwarzen Kunststoff-Gehäuse (Außenabmessungen 80 x 80 mm) wird wahlweise an 12 Volt oder 24 Volt DC betrieben und steuert die Farbgebung von LED-Streifen oder LED-Panelen bis max. 96 Watt (bei 12 Volt) oder 192 Watt (bei 24 Volt).
Für größere Leistungen müssen dann zusätzliche RGB-Verstärker und Netzteile verwendet werden.

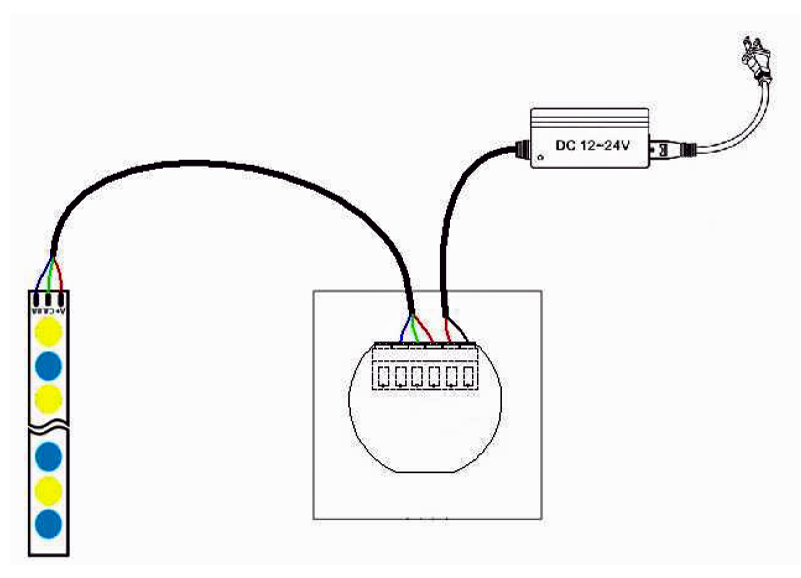

Die Bicolor-Steuerung wird zwischen Netzteil und LED-Leuchtmittel geschaltet, darf also keinesfalls direkt an 230 V AC angeschlossen werden


Technische Daten

Touchpad	Glas
Eingangsspannung	12 - 24 V DC
Ausgangsspannung	12 - 24 V DC
Ausgangs-Kanäle	2
Anschlußart	gemeinsame Anode
Ausgangsstrom je Kanal	4 A max.
Leistung bei 12 V	96 W max.
Leistung bei 24 V	196 W max.
Statischer Verbrauch	< 1 W
Temperaturbereich	- 20 ~ 60°C
Statische Stufen	11 über auf/ab Taster
Statische Erhöhung	20%
Dynamische Stufen	47 über Farbrad

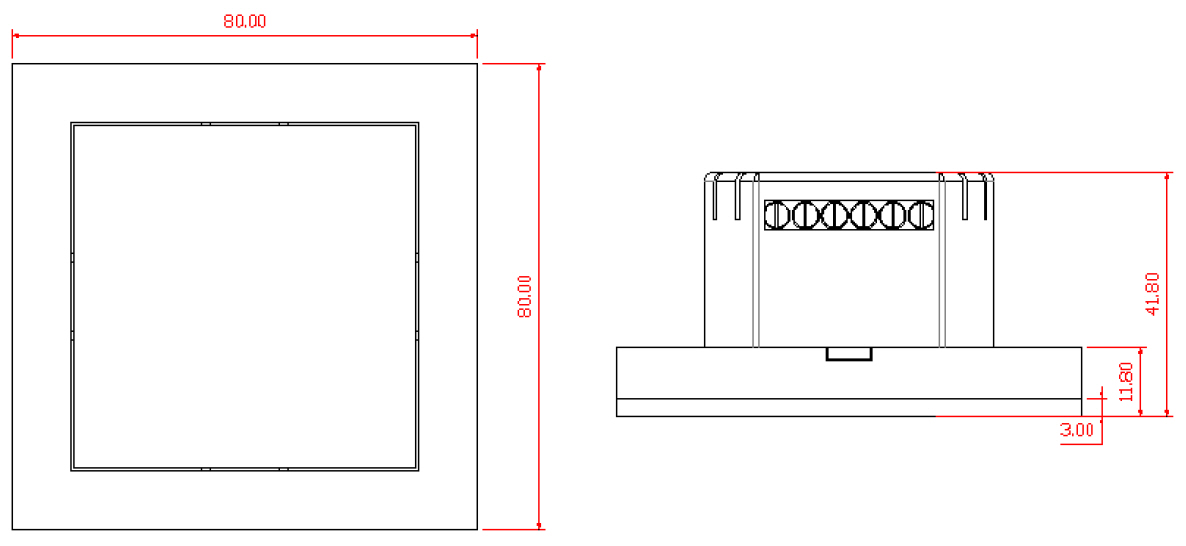

Abmessungen	80 x 80 x 42 mm
Passend für	60 mm Schalterdose
Gewicht	130 g
Hinweise	Installation nur durch Fachkraft Auf korrekte Polung achten Nicht überlasten
