Adapterklemme zur Umrüstung von Leuchten mit EVG
Diese Adapterklemme dient zum einfachen und schnellen Umrüsten von Leuchten mit EVG für den Fall, dass eine METOLIGHT LED-Röhre Typ SCE, PIR, ECO usw. anstelle der vorhandenen Leuchtstoffröhre installiert werden sollen.
Standard-LED-Röhren können nicht am EVG betrieben werden (hierzu bieten wir die METOLIGHT TRF-Serie an)
Zum Umverdrahten der Leuchten durch eine Elektrofachkraft müssen die beiden G13-Fassungen aufwendig neu verkabelt werden, wobei die Kabel innerhalb der Leuchte oftmals verlängert werden müssen.

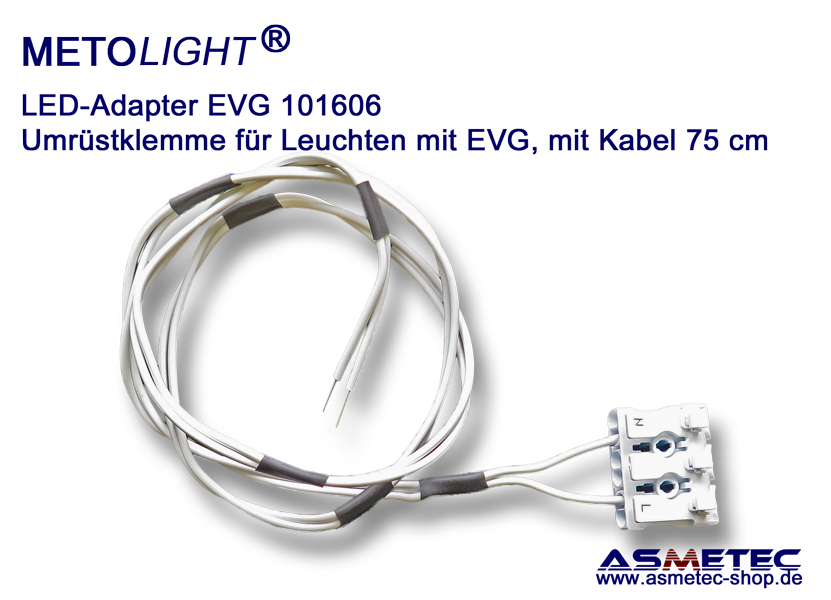

Mit der Adapterklemme 101606 ist das in wenigen Minuten erledigt:
Die 4 Kabel am Ausgang des EVG werden dort abgezogen und in gleicher Reihenfolge in die Adapterklemme eingeführt. Das andere Ende der Adapterklemme ist mit einem 2-teiligen Kabel, 70 cm lang bestückt. Die Kabelenden werden einfach an den L + N - Klemmen in der Leuchte angeschlossen, das Netzkabel zum EVG wird abgeklemmt.
Die beiden G13-Fassungen sind somit korrekt neu verdrahtet, ein LED-Starter wird nicht mehr benötigt.
Hinweise:
Der Einbau dieser Adapterklemme darf ausschließlich nur von Elektro-Fachpersonal unter Beachtung der Sicherheitsvorschriften im Umgang mit Elektrizität erfolgen. Die Zuleitung der Leuchte ist vor Montagebeginn spannungsfrei zu schalten und gegen versehentliches Einschalten zu sichern.
In der Leuchte ist zudem ein Hinweisschild anzubringen, das auf die Umrüstung der Leuchte auf LED-Röhren deutlich macht.
